Paranco elettrico a catena GIS GPR resistente alla corrosione

Progettato e testato secondo: EN 14492-2

Anteprima 3D Trascini per ruotare · scorri per ingrandire

Ritorno al catalogo

Paranco elettrico a catena GIS GPR resistente alla corrosione 125–1250 kg

Name: Paranco elettrico a catena GIS GPR resistente alla corrosione 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

Radice SKU: GIS-GPR | Mercato: IT | Lingua: it

Prezzo Configuri qui sotto il Suo paranco: prezzo, peso e spedizione si aggiornano in tempo reale in base alle Sue scelte.

Brochure Flyer Questionario Istruzioni per l'uso Dichiarazione CE Contenitore della catena Disegno GPR500 Disegno GPR1000 Ricambi GPR500 Ricambi GPR1000

Categorie: Paranchi elettrici a catena

Tag: Paranchi elettrici, Gru per officina

Prezzi per volume — risparmi fino al 12% Lo sconto viene calcolato automaticamente sul subtotale del carrello.

Quantità	Sconto
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% di sconto per acquisti combinati quando l’ordine include articoli appartenenti ad almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera). In combinazione con i prezzi per volume, il risparmio totale può raggiungere il 15%.

Configuri il Suo paranco

Selezioni portata, luce e opzioni. Prezzo, peso e spedizione si aggiornano in tempo reale.

Passaggio 0 — obbligatorio

Come utilizzerà questo paranco?

Scelga l'opzione più simile. Ogni classe di servizio ha un proprio intervallo di portata: quanto più gravoso è l'utilizzo, tanto minore è il carico nominale. La selezione di una classe inferiore rispetto all'utilizzo reale annulla la garanzia del produttore e comporta il rischio di guasto del motore. In caso di dubbi, scelga la classe massima prevista — il paranco di cui ha effettivamente bisogno.

1 Portata di sollevamento — kg

2 Altezza di sollevamento — m

3 Alimentazione elettrica

La corrente trifase 400 V è lo standard per officina. Utilizzi la corrente monofase 230 V per i siti privi di alimentazione trifase — il supplemento di catalogo è già incluso nel prezzo indicato (GPR 500: tutti i profili; GPR 1000: solo NL a bassa velocità). I profili NF e SF richiedono un'alimentazione trifase.

4 Velocità di sollevamento

La velocità singola (N) corrisponde al paranco standard da 8 m/min. La versione lenta (NL) dimezza la velocità per un posizionamento più preciso. NF offre un controllo a due velocità (8/2 m/min). SF raddoppia la velocità, ma dimezza la portata (GPR 500, solo 1 tiro). Le configurazioni a due tiri raddoppiano la portata e dimezzano la velocità.

5 Carrello di sospensione (resistente alla corrosione)

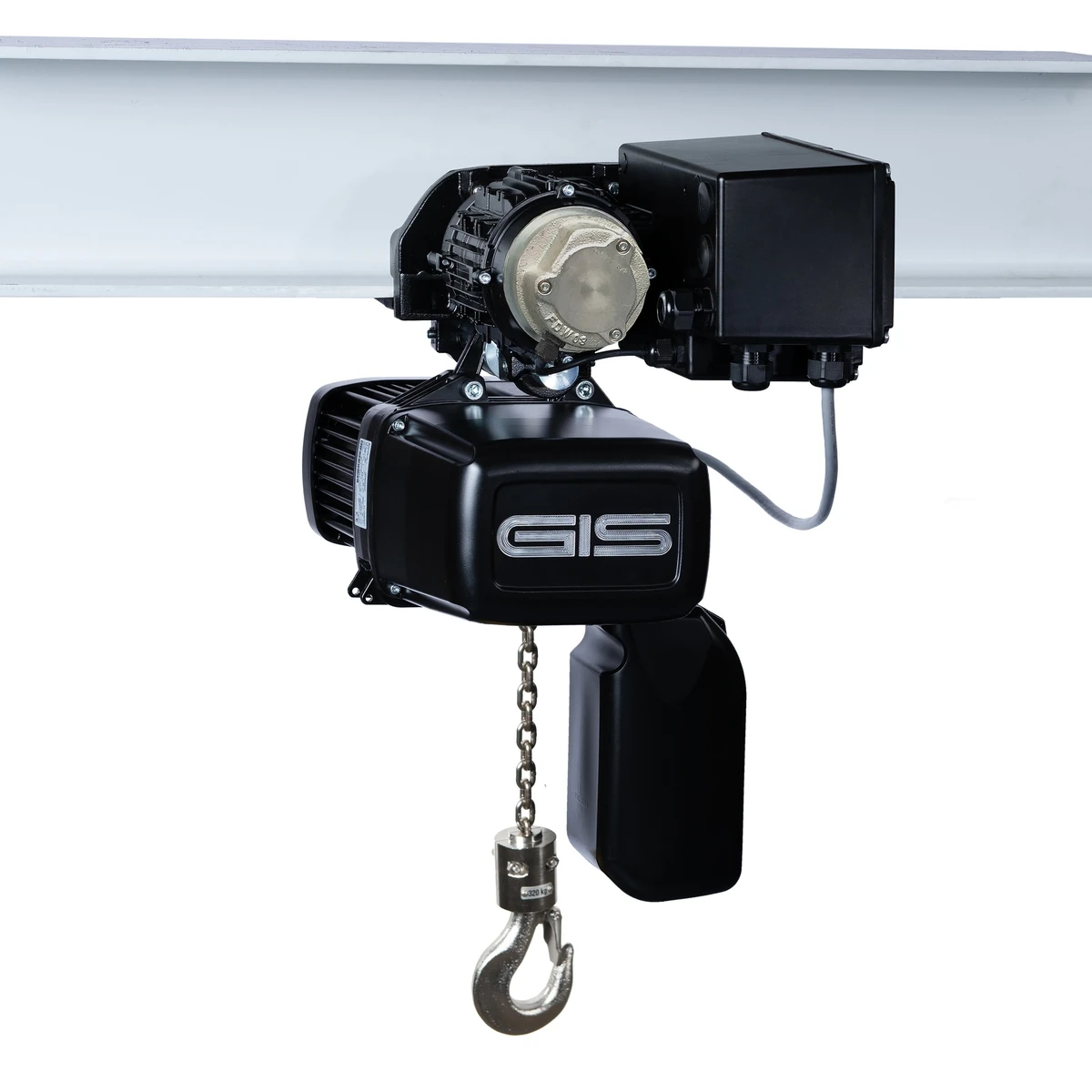

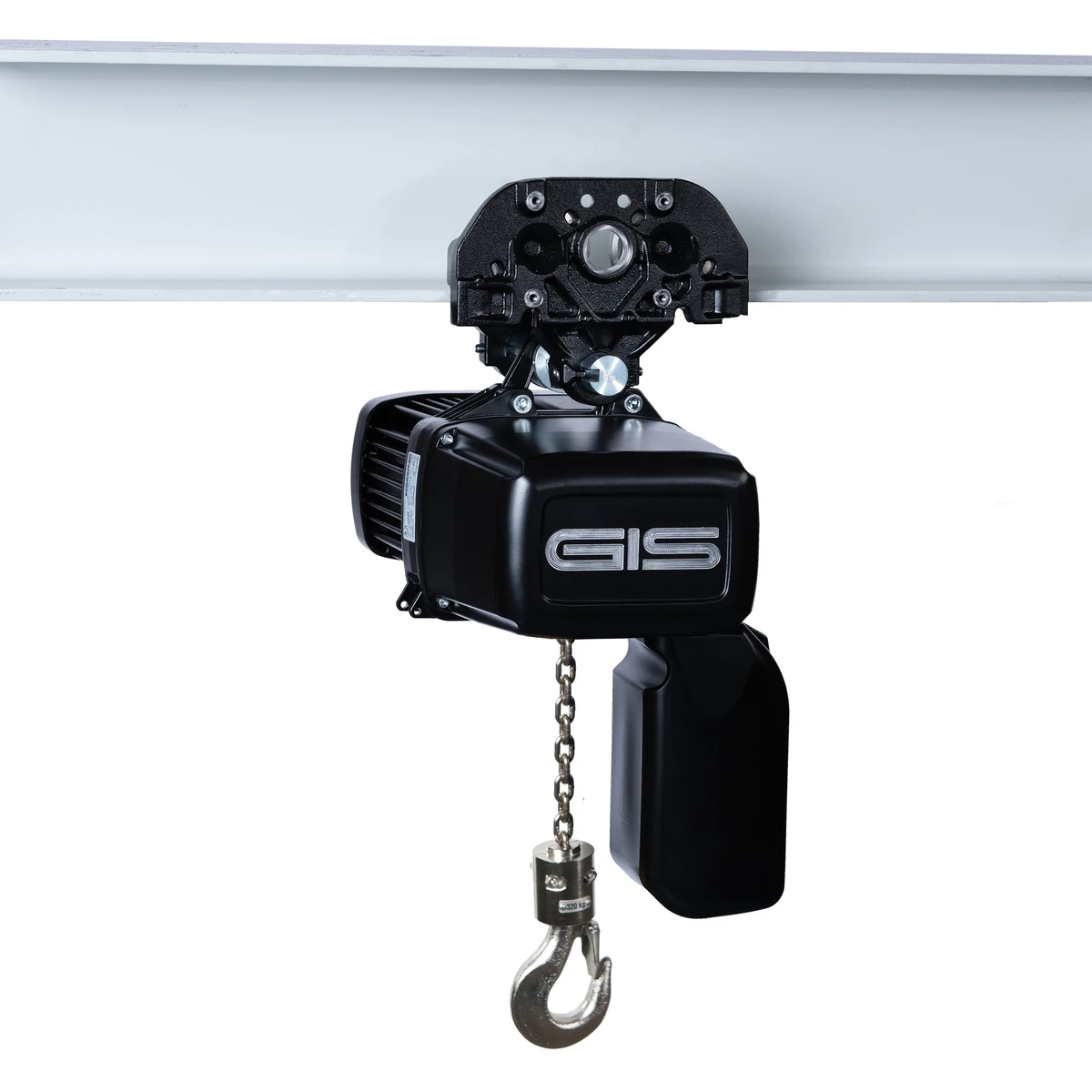

Carrello di sospensione GIS opzionale, in esecuzione resistente alla corrosione, per spostare il paranco lungo una trave a I. GHFR è manuale (a spinta), GMFR è motorizzato (velocità di traslazione 12 m/min). Entrambi coprono l'intera gamma di portata GPR fino a 1.250 kg.

6 Larghezza della flangia (larghezza della trave)

Abbini il carrello alla flangia della trave di scorrimento. L'opzione per trave larga utilizza il bullone di supporto più lungo in acciaio inossidabile.

7 Sospensione

La sospensione a golfare è standard. La sospensione a gancio opzionale (resistente alla corrosione) consente di appendere il paranco a un morsetto per trave o a un punto di sollevamento esistente.

8 Sacco / contenitore per catena

Il contenitore raccoglicatena raccoglie la catena allentata durante la corsa di salita. La plastica è l'opzione più economica; i contenitori in tessuto e in lamiera (MF) sono adatti a catene più lunghe.

9 Finecorsa a ingranaggi

Il finecorsa standard a ingranaggi arresta il gancio nelle posizioni superiore e inferiore. Per i contenitori tessili sono disponibili arresti di finecorsa esterni.

10 Tensione / certificazione

Le tensioni UE standard sono incluse. La tensione speciale comprende avvolgimenti del motore non standard; CSA/CUS è la versione nordamericana a 60 Hz.

11 Interruttore di comando / pulsantiera pensile

Le pulsantiere a 2 pulsanti controllano solo il sollevamento; un carrello motorizzato richiede la pulsantiera a 4 pulsanti (paranco + traslazione). Le versioni innestabili consentono lo scollegamento rapido o la successiva installazione di un radiocomando.

12 Lunghezza del cavo di comando

Il cavo standard abbinato all'altezza di sollevamento corrisponde alla lunghezza del catalogo GIS (2 pulsanti: altezza di sollevamento − 1,2 m; 4 pulsanti: altezza di sollevamento − 1 m). Inserisca una lunghezza personalizzata se la pulsantiera si trova altrove.

13 Gancio di carico di sicurezza

Sostituisce il gancio di carico standard in acciaio inox con un gancio di sicurezza (linguetta più coefficiente di sicurezza più elevato).

14 Secondo freno

Aggiunge un freno ridondante per una maggiore sicurezza nelle applicazioni di sollevamento a rischio elevato.

15 Protezione termica

Protegge il motore del paranco dal surriscaldamento durante cicli di lavoro gravosi.

16 Lubrificazione della catena

Il riduttore utilizza già di serie grasso compatibile con gli alimenti NSF H1. Per applicazioni con possibile contatto accidentale con gli alimenti, anche la catena di carico può essere lubrificata con olio compatibile con gli alimenti.

17 Inverter di frequenza (FU)

La versione FU offre un avviamento graduale e una regolazione continua della velocità (15–87 Hz), estendendo la classe di servizio ad A6/A7 — consigliata per la movimentazione frequente e delicata di carichi sensibili.

18 Contatore dei dati di funzionamento

Registra le ore di funzionamento, i cicli e i sovraccarichi per la pianificazione della manutenzione (dati leggibili tramite l'interfaccia di assistenza).

19 Arresto in caso di catena allentata

Arresta il paranco se la catena si allenta (cedimento del supporto del carico). Obbligatorio per alcune applicazioni con apparecchi di sollevamento.

20 Radiocomando di sicurezza

Sostituisce o integra la pulsantiera pensile via cavo con un radiocomando di sicurezza. Le versioni a 4 pulsanti comandano anche il carrello motorizzato.

Configurazione —

Prezzo netto —

Quantità

Prezzi per quantità — risparmi fino al 12 %

Quantità	Sconto

Promozione combinata: ulteriore sconto del 3 % quando questo ordine comprende articoli di almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera).

Dettaglio dei prezzi

Totale netto (IVA esclusa)	—

Peso stimato —
Tempo di consegna —
Livello del kit di montaggio —
Altezza totale —

Stima della spedizione

Paese di consegna

—

Inserisca qui sopra il Paese di consegna per visualizzare una stima indicativa del costo di trasporto.

Ha bisogno di un’offerta personalizzata?

Ci invii le Sue esigenze tramite il modulo di richiesta di preventivo — questo prodotto sarà già inserito e potrà aggiungere altri articoli in un’unica richiesta.

Richieda un preventivo

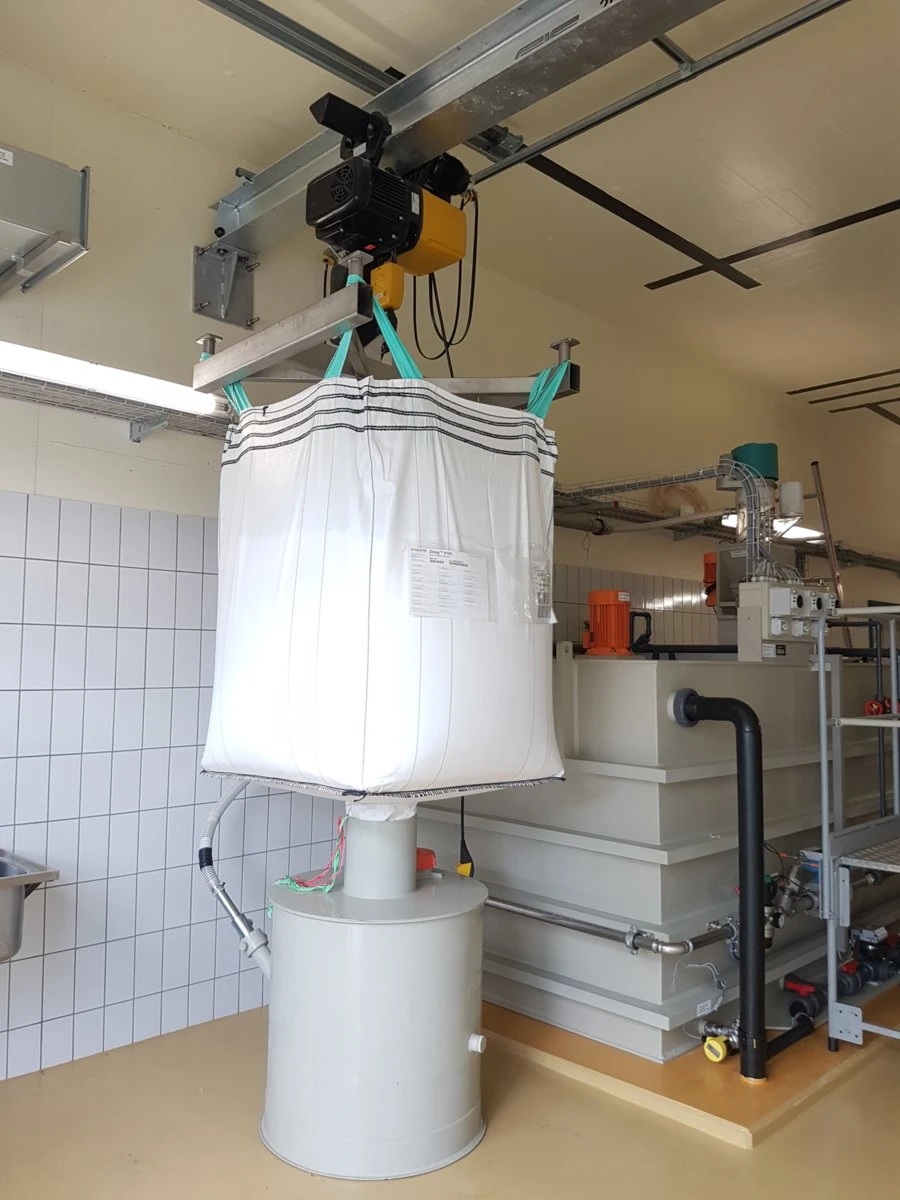

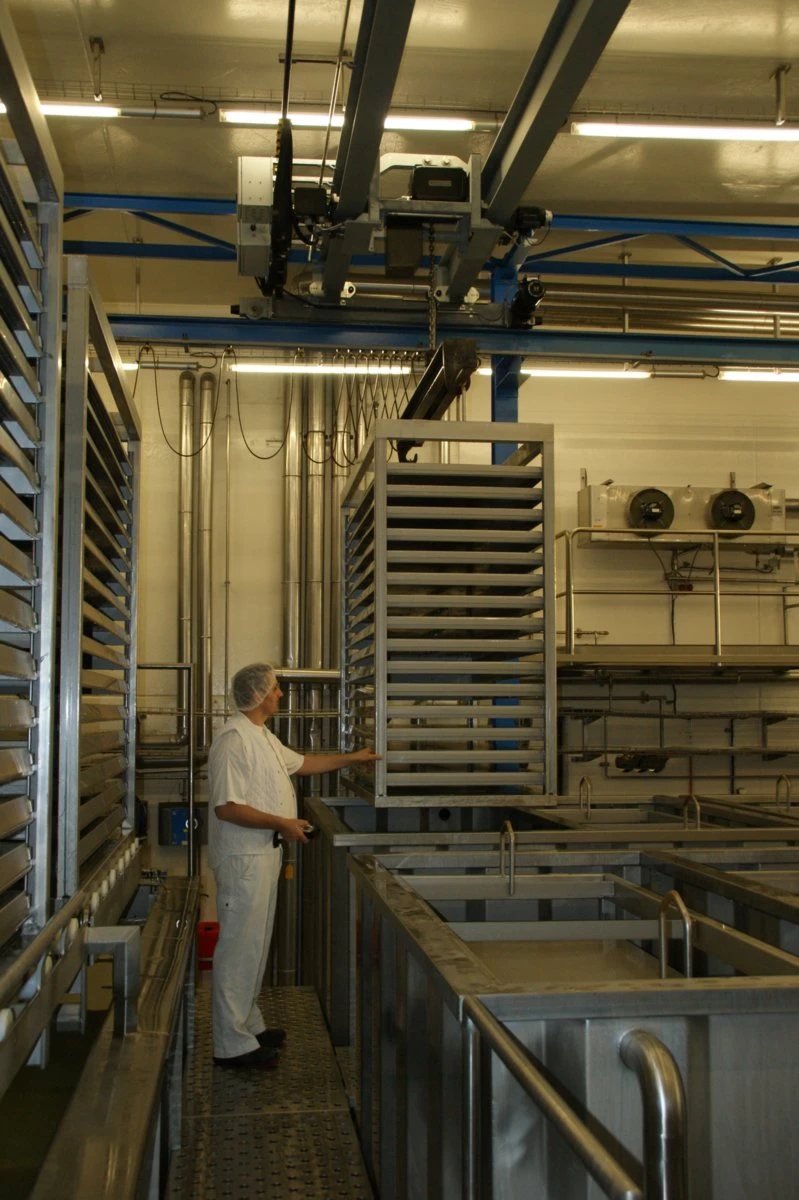

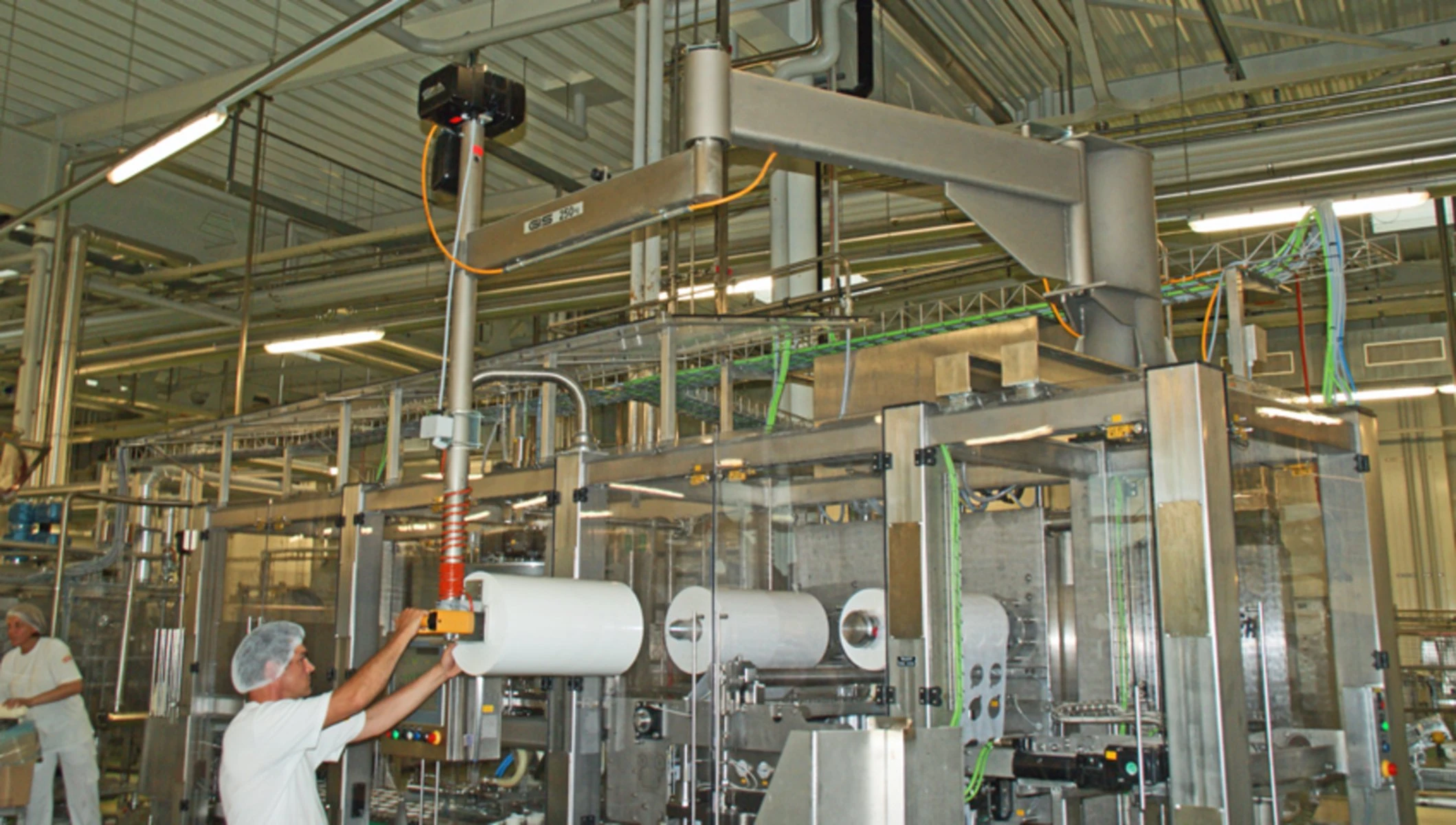

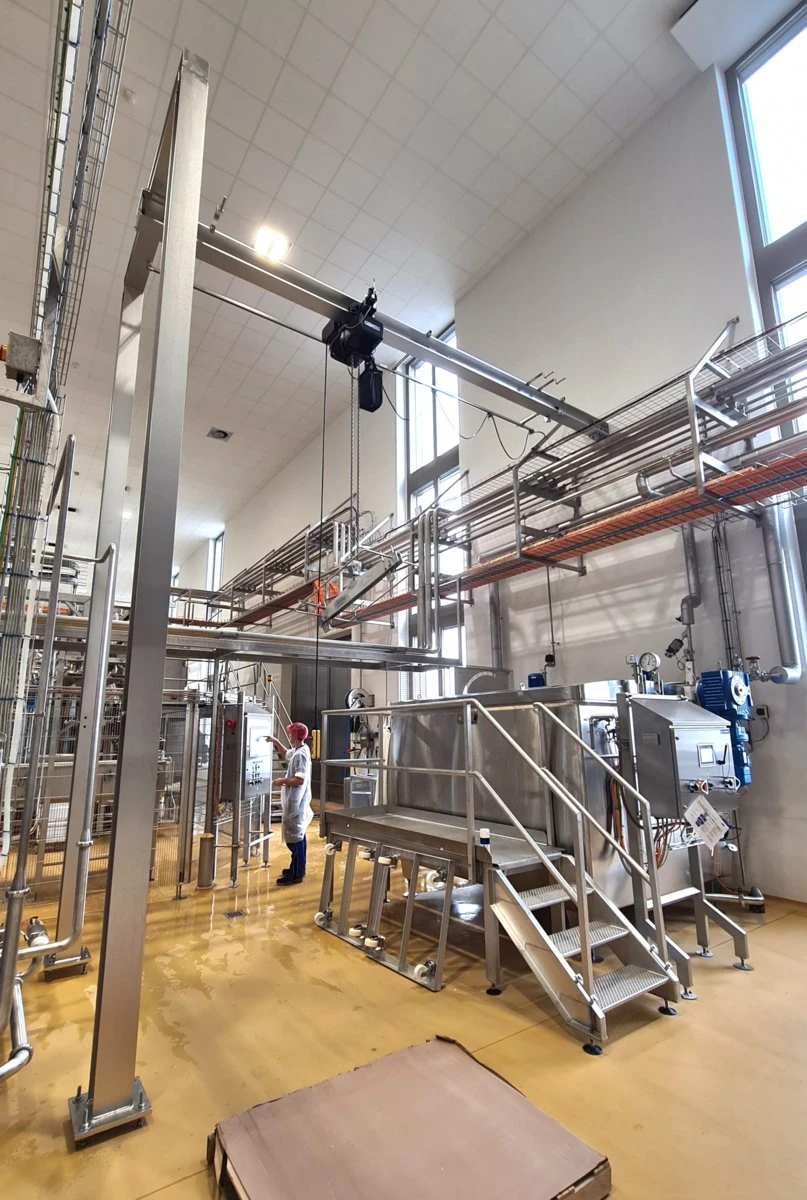

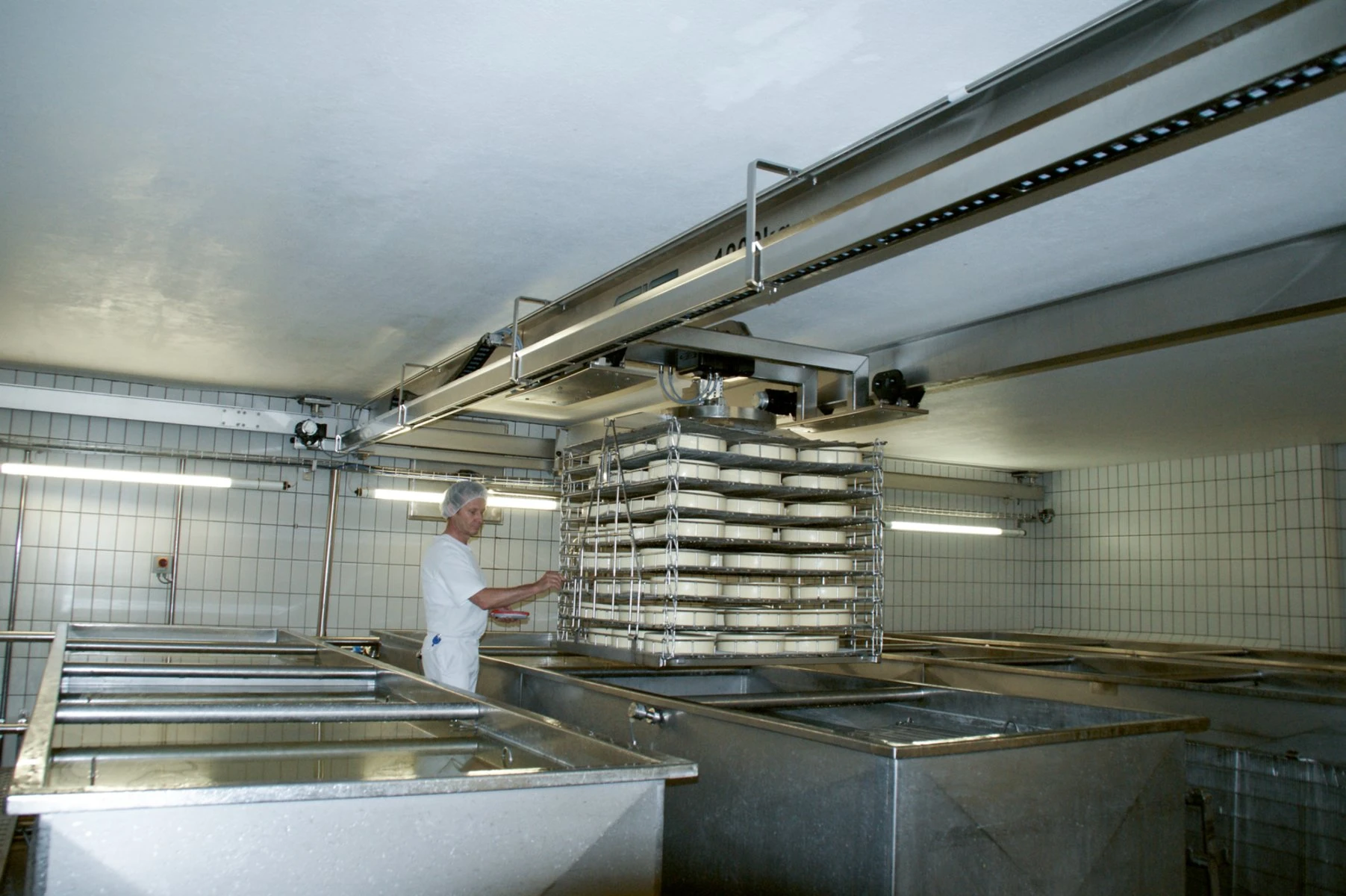

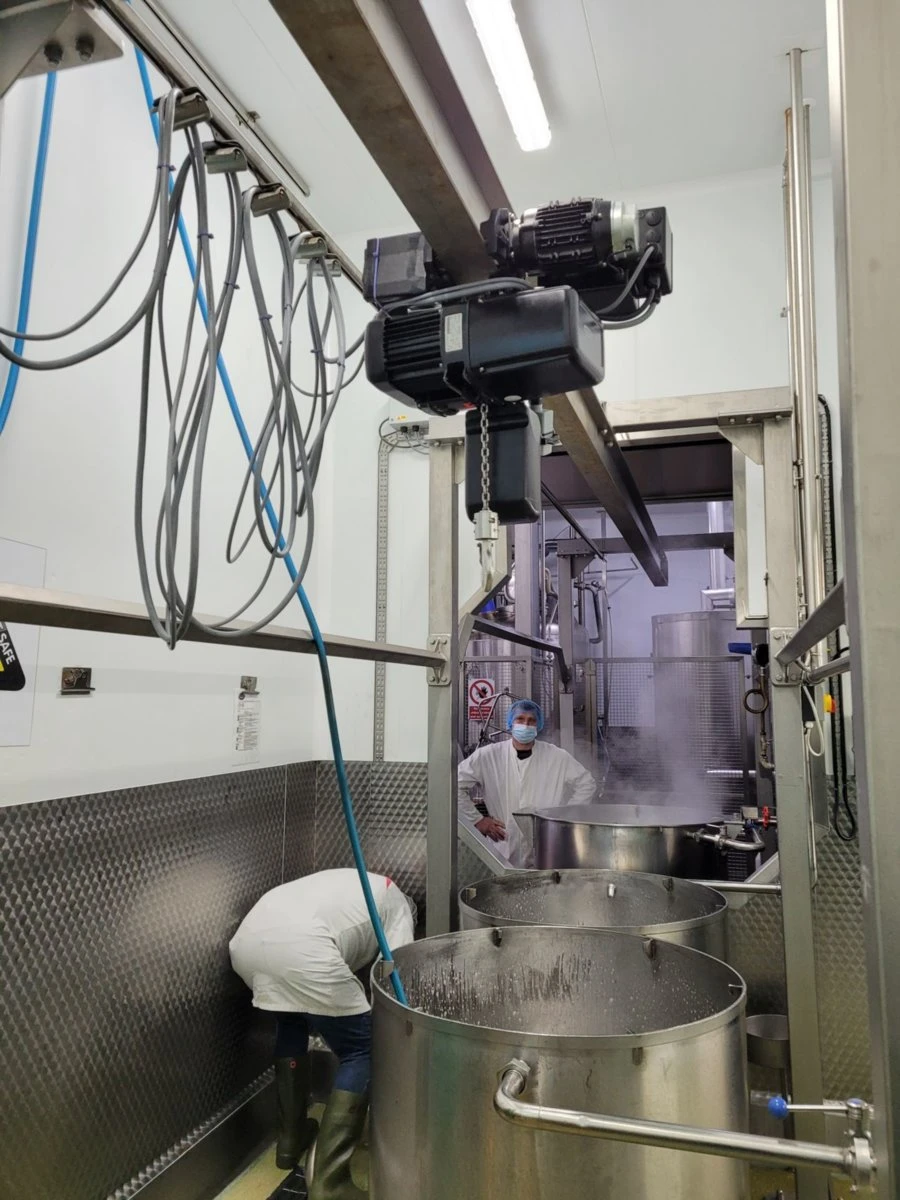

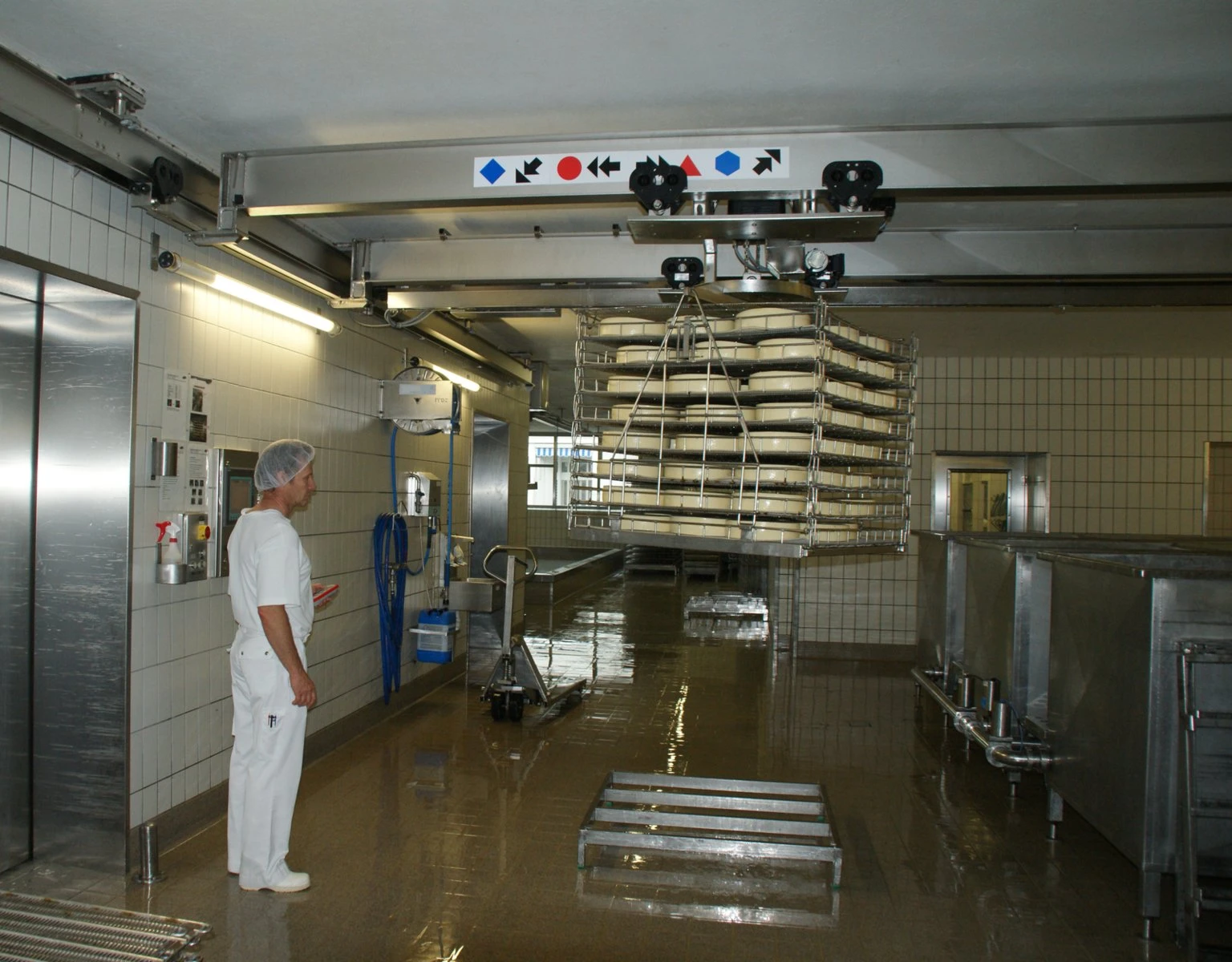

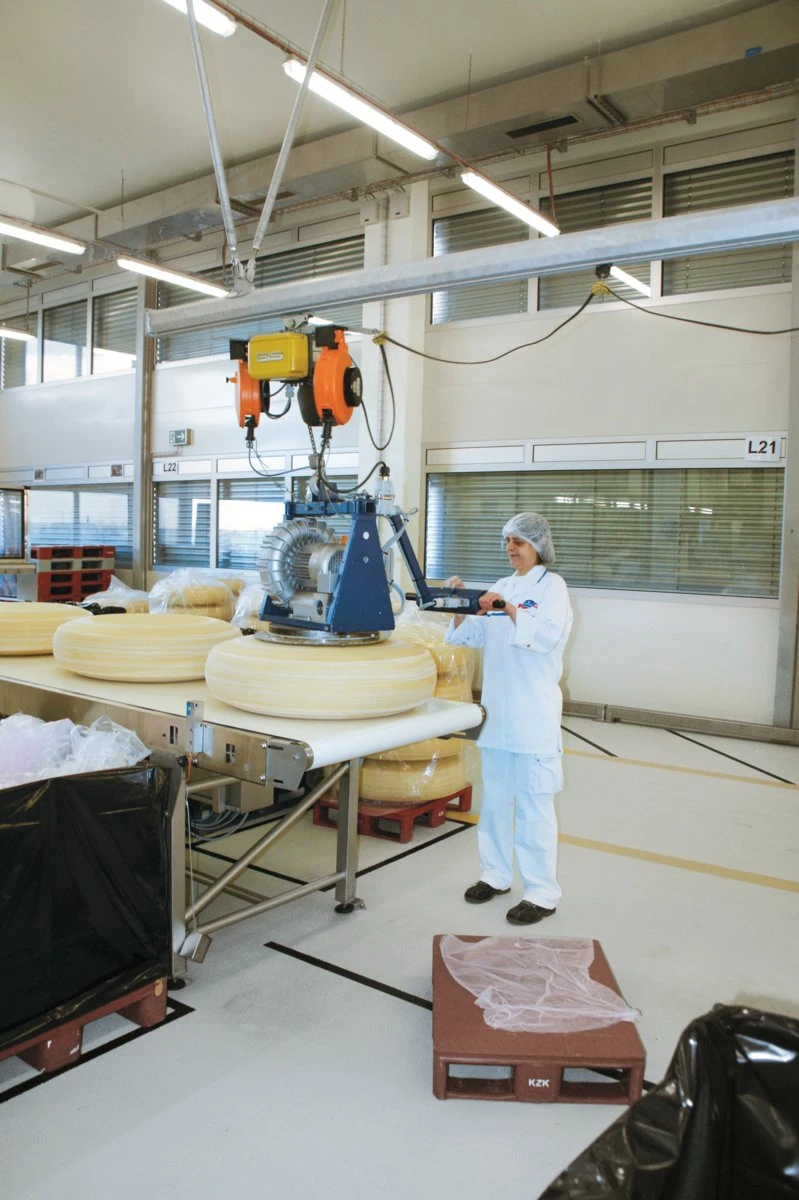

Il GIS GPR è la versione resistente alla corrosione del collaudato paranco elettrico a catena GIS GP, progettata specificamente per applicazioni in cui requisiti igienici rigorosi o condizioni ambientali aggressive escludono l'impiego di un paranco standard: produzione alimentare, delle bevande e farmaceutica, locali sottoposti a lavaggi, impianti chimici, trattamento delle acque reflue e ambienti esterni o salini. I lubrificanti sono conformi alla classificazione NSF H1 per il contatto accidentale con gli alimenti.

Caratteristiche principali

Tutti i componenti portanti sono realizzati in versione resistente alla corrosione: catena di carico tonda in acciaio inox, elemento di serraggio, bozzello inferiore, guida catena, gancio di carico, sospensione a gancio o golfare e viteria
Corpo in alluminio e arresto terminale con rivestimento mediante cataforesi KTL, resistente ad acqua, oli, alcali deboli e acidi, senza sfogliamento della vernice
Grasso per ingranaggi idoneo al contatto alimentare accidentale (NSF H1) di serie; olio lubrificante per catena idoneo al settore alimentare disponibile come opzione

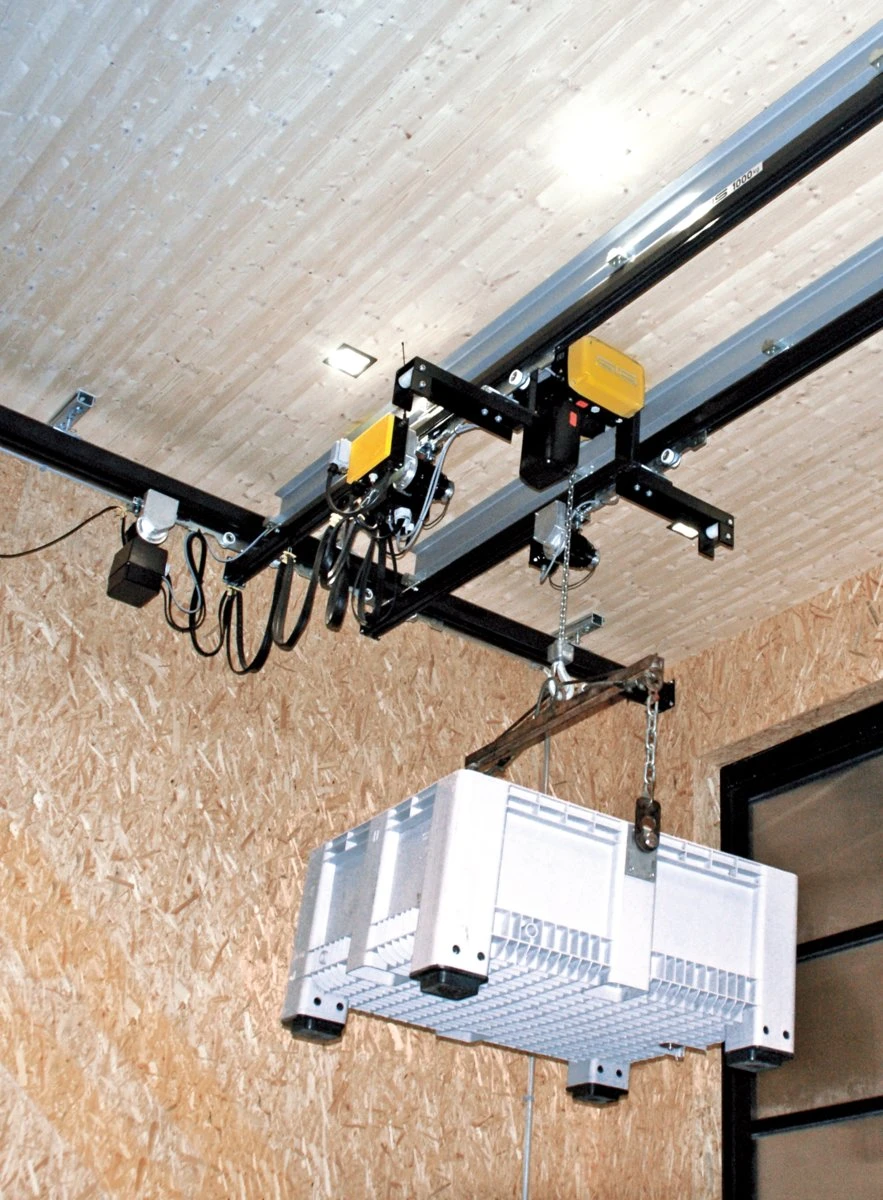

Grado di protezione IP65, classe di isolamento F
Portate da 125 a 1250 kg: GPR 500 fino a 630 kg e GPR 1000 fino a 1250 kg (2 tratti, classe di servizio A4/M4). I valori nominali sono inferiori rispetto ai paranchi a catena GP standard, poiché la catena in acciaio inox presenta valori di resistenza più bassi
Classi di servizio A4/M4 e A5/M5 (ISO 4301-1 / FEM); versione con avviamento progressivo mediante inverter di frequenza (FU) disponibile come opzione
Versioni monofase a 230 V disponibili per tutti i profili del GPR 500 e per il GPR 1000 nella versione a bassa velocità /NL
Disponibile con carrello manuale (GHFR) o motorizzato (GMFR) in esecuzione resistente alla corrosione
Conforme alla Direttiva Macchine 2006/42/CE

Panoramica tecnica

Modello / SKU: GIS-GPR (GPR 500 / GPR 1000)
Famiglia di prodotti: Paranchi elettrici a catena
Portata: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Altezza di sollevamento: 3–60 m (catena in acciaio inox quotata al metro)
Classe di servizio: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Alimentazione: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Grado di protezione: IP65
Gancio di carico: DIN 15401, acciaio inox
Impieghi tipici: industria alimentare e delle bevande, industria farmaceutica, impianti chimici, trattamento delle acque reflue, ambienti esterni e salini

Configurare online portata, altezza di sollevamento, classe di servizio, profilo di velocità, alimentazione, carrello e opzioni, quindi aggiungere il paranco al carrello o alla lista per il preventivo. Il prezzo di ogni configurazione è calcolato in base al listino GIS vigente.

Specifiche

Modello	Portata (classe di servizio)	Velocità di sollevamento a 50 Hz	Peso proprio (sollevamento di 3 m)
GPR 500 — 1 tratto	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 tratti	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 tratto	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 tratti	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Catena: catena tonda in acciaio inox conforme a FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). I profili NL dimezzano la velocità; il profilo NF prevede un motore a due velocità 8/2 (4/1), mentre SF è il profilo rapido da 16/4 m/min (GPR 500, con portata ridotta). Versioni monofase a 230 V: GPR 500 (N/NL), GPR 1000 (solo NL). I valori di portata sono conformi alle schede tecniche 9511.9205.5 / 9515.9205.5.

Attributi

Portata	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Altezza di sollevamento	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Classe di servizio (ISO/FEM)	A4/M4, A5/M5
Classe di protezione	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
