Carrelli retrattili

Carrelli retrattili per magazzini a scaffalature alte, che combinano agilità nelle corsie strette, elevate altezze di sollevamento e portate residue idonee alle scaffalature portapallet.
17 prodotti

Come scegliere

A cosa serve

  1. Stoccaggio a grandi altezze (7–13 m) in corsie strette — magazzini a scaffalature alte.
  2. Carrelli per corsie molto strette (VNA) per la massima densità di stoccaggio; multidirezionali per carichi lunghi.

Verifiche prima della scelta

  • Altezza di sollevamento e portata residua al livello più alto
  • Larghezza della corsia (indicazioni per carrelli retrattili rispetto a VNA)
  • Classe di planarità del pavimento
  • Posizione dell'operatore: seduto, in piedi a bordo, con cabina elevabile
  • Capacità della batteria per i turni

Non adatto per

  • Uso esterno o pavimenti sconnessi
  • Stoccaggio occasionale a bassa altezza (sovradimensionato)

Cosa vi chiederemo prima di consigliare un modello

Carrello retrattile Prodotto su progetto — la configurazione finale viene confermata dal nostro team tecnico prima dell'ordine.
  1. Carico più pesante, inclusi pallet, imballaggio ed eventuali accessori? Regola generale: utilizzare al massimo l'80 % della portata nominale per garantire sicurezza e durata utile.
  2. Dimensioni (L×W×H) del carico più grande e di quello più pesante? Il baricentro è noto e centrato? All'aumentare della lunghezza del carico, il baricentro si allontana dal montante; la portata effettiva diminuisce con la distanza del baricentro del carico e l'altezza di sollevamento (diagramma delle portate). I carichi alti innalzano il baricentro.
  3. Il carico si trova sempre su un pallet EUR (fondo aperto)? Oppure su pallet CHEP / a fondo chiuso / in plastica, casse o merci collocate direttamente sulle forche? Dimensioni della parte inferiore del pallet? Le forche con gambe di supporto sottostanti richiedono un pallet a fondo aperto. Le merci senza pallet caricano le forche in punti specifici e le flettono. La compatibilità con il pallet è più importante della portata.
  4. A quale altezza deve essere sollevato il carico — traversa superiore della scaffalatura, pianale del veicolo, tavola della macchina? Quanti livelli ha la scaffalatura? La portata all'altezza massima è molto inferiore a quella nominale (portata residua). I clienti conoscono «la scaffalatura», non i millimetri: chiedere loro di misurare la traversa superiore.
  5. Qual è il passaggio più basso nell'area di lavoro (porte, travi, tubazioni, soppalco, container, ascensore)? Qual è l'altezza del soffitto nell'area di stoccaggio? Il montante abbassato deve superare ogni ostacolo; il montante esteso deve rimanere al di sotto di soffitto, illuminazione e sprinkler.
  6. Larghezza della corsia tra le scaffalature e del passaggio / della porta più stretti? Ogni carrello ha una larghezza della corsia di stivaggio (Ast). Confrontare il valore con Ast, non con la larghezza del carrello.
  7. Classe di planarità del pavimento (DIN 15185 / EN 15620), qualità e profondità della scaffalatura? A 8–13 m, pochi mm di irregolarità determinano una notevole oscillazione alle estremità delle forche; la portata alla massima altezza può essere molto inferiore a quella nominale.
  8. Sono presenti pendenze (rampe, tratti inclinati) nell'area di lavoro? Qual è la loro pendenza (%) e lunghezza (m)? I carrelli con operatore a terra e a bordo sono progettati per pavimenti piani; motore, freni e trazione della ruota motrice sono dimensionati per rampe brevi e occasionali. Su una pendenza lunga o ripida possono surriscaldarsi, perdere trazione o non riuscire a trattenere il carico.
  9. Per quanto tempo il carrello deve funzionare ininterrottamente, per quante ore al giorno e su quanti turni? Pallet all'ora, distanza per tragitto? Da questi dati dipendono la capacità della batteria e la classe del carrello. La maggior parte degli acquirenti sceglie specifiche insufficienti per contenere il prezzo e si ritrova con un carrello che si arresta a metà turno.

Errori comuni da evitare

  • A grandi altezze la portata può essere molto inferiore a quella nominale; la planarità della pavimentazione e la qualità delle scaffalature diventano critiche.

È utile avere a disposizione: Disegno della scaffalatura · Pallet · Massa/baricentro · Altezza del corrente superiore · Corsia (Ast) · Pavimentazione · Turni

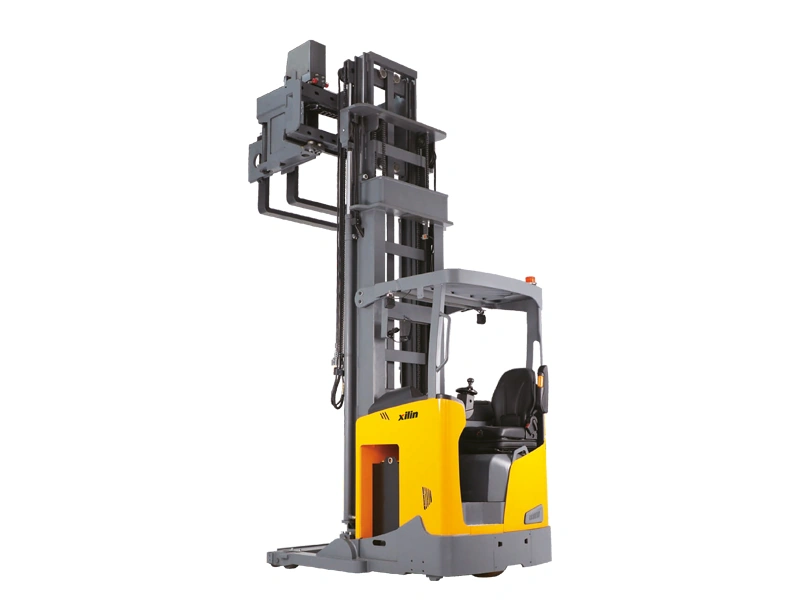

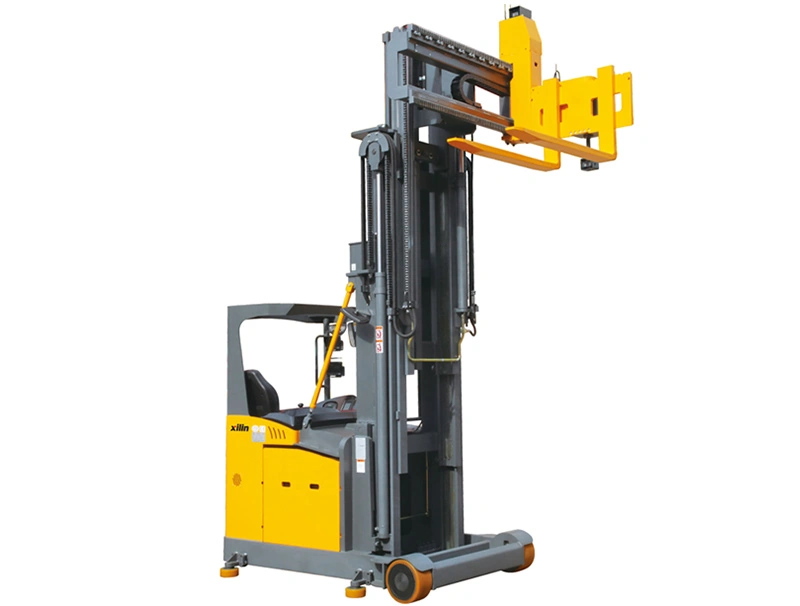

Carrello VNA / trilaterale Prodotto su progetto — la configurazione finale viene confermata dal nostro team tecnico prima dell'ordine.
  1. Larghezza della corsia di lavoro; altezza; pallet; massa; portata residua; operatore in quota/a terra; geometria della scaffalatura; sistema di guida (su rotaia/induttivo); corsia di trasferimento; classe del pavimento? Il carrello VNA e la scaffalatura devono essere progettati come un unico sistema: pochi cm nella corsia, nel pavimento o nella scaffalatura determinano la fattibilità.
  2. Per quanto tempo il carrello deve funzionare ininterrottamente, per quante ore al giorno e su quanti turni? Pallet all'ora, distanza per tragitto? Da questi dati dipendono la capacità della batteria e la classe del carrello. La maggior parte degli acquirenti sceglie specifiche insufficienti per contenere il prezzo e si ritrova con un carrello che si arresta a metà turno.

Errori comuni da evitare

  • Il carrello e la scaffalatura costituiscono un unico sistema — pochi cm nella corsia, nella pavimentazione o nella scaffalatura determinano la fattibilità.

È utile avere a disposizione: CAD/planimetria della scaffalatura · Sezioni · Pallet e massa · Pavimentazione · Corsia di trasferimento · Turni

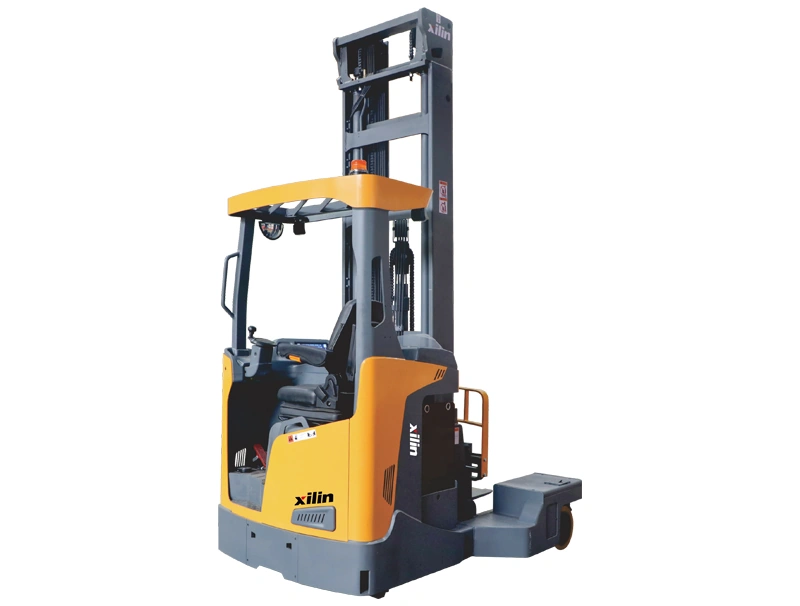

Carrello retrattile multidirezionale / 4 vie Prodotto su progetto — la configurazione finale viene confermata dal nostro team tecnico prima dell'ordine.
  1. Lunghezza/larghezza del carico, baricentro, massa, altezza, corsia, direzioni di marcia, geometria delle scaffalature? Con carichi lunghi, la corsia necessaria dipende dalla lunghezza del carico, non soltanto dalla macchina.
  2. Qual è il tipo di pavimento: calcestruzzo industriale, asfalto, masselli, ghiaia, irregolare, buche, spigoli vivi, giunti di dilatazione, soglie, scarichi? Ruote piccole in poliuretano e assenza di sospensioni: la tolleranza alle irregolarità è molto bassa. Gli spigoli vivi tagliano il battistrada in PU; le fessure bloccano i piccoli rulli di carico.
  3. Per quanto tempo il carrello deve funzionare ininterrottamente, quante ore al giorno e su quanti turni? Pallet all'ora, distanza per tragitto? La capacità della batteria e la classe del carrello dipendono da questi dati. La maggior parte degli acquirenti sceglie specifiche insufficienti in base al prezzo e si ritrova con un carrello che si ferma a metà turno.

Errori comuni da evitare

  • I carichi lunghi possono determinare la larghezza della corsia e la stabilità più della portata del carrello.

È utile avere a disposizione: Disegno del carico con lunghezza/baricentro · Planimetria del magazzino · Altezze · Pavimentazione

Come scegliere un carrello retrattile

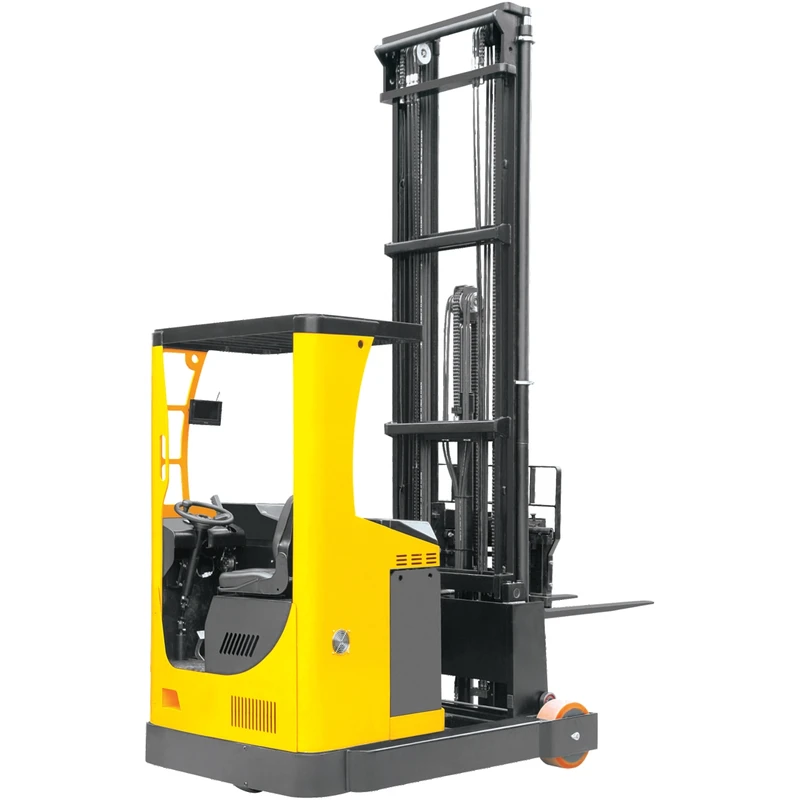

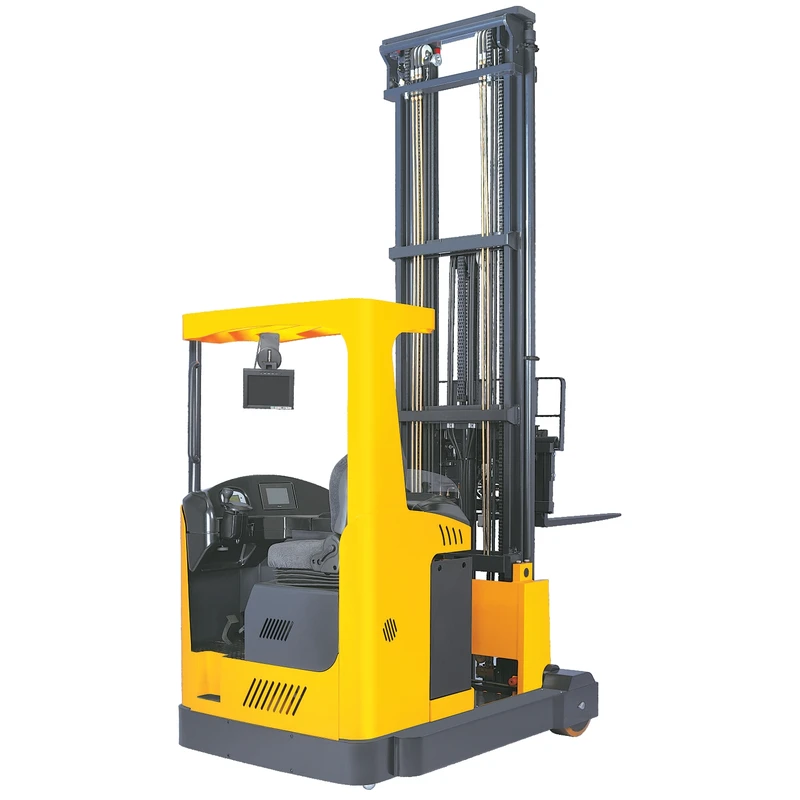

Il carrello retrattile è lo specialista dei magazzini a scaffalature alte: il montante (o la piastra portaforche) avanza per prelevare il pallet e si ritrae durante la marcia, consentendo al carrello di operare in corsie molto più strette rispetto a qualsiasi carrello elevatore controbilanciato e di raggiungere le altezze di sollevamento effettivamente richieste in magazzino. La scelta dipende dall'altezza di sollevamento, dalla portata residua a tale altezza e dalla larghezza delle corsie. La gamma principale comprende il REV15 (1500 kg, fino a 7000 mm) e il REV20 (2000 kg, fino a 7400 mm), mentre il REV20VP raggiunge 8–12 m e il REV16 supercompatto offre un'altezza di sollevamento di 7,4–9,5 m con un ingombro minimo.

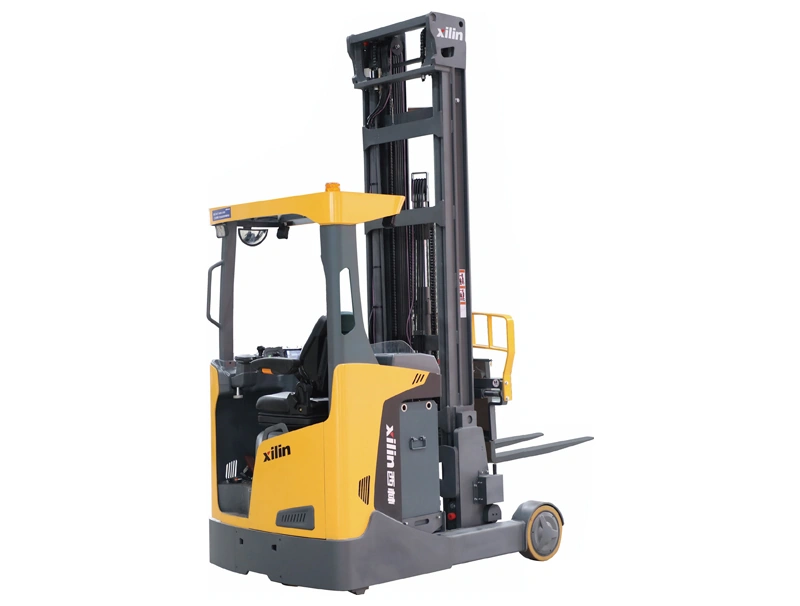

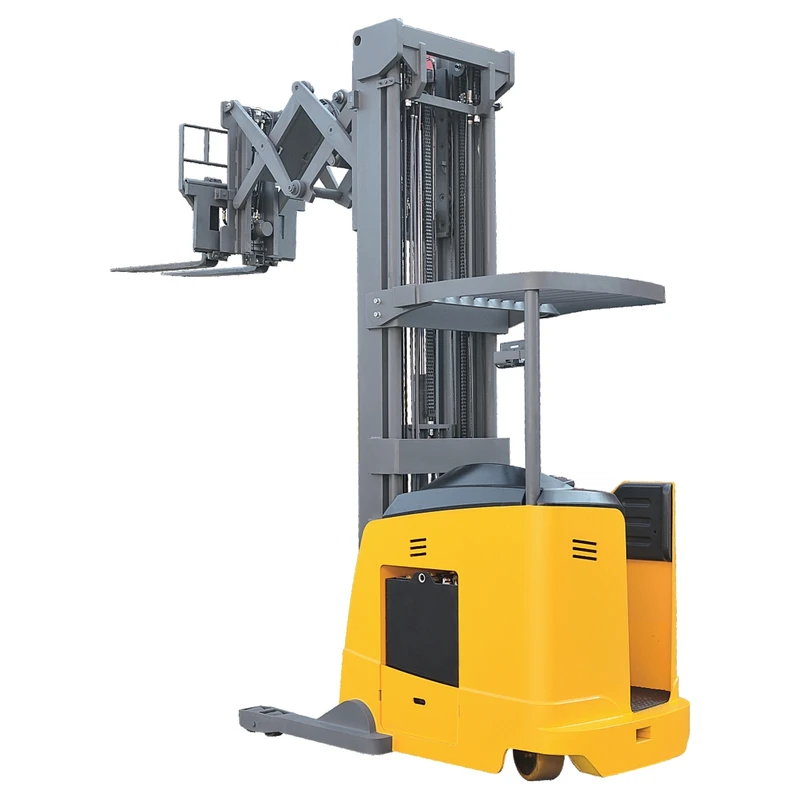

Per configurazioni particolari sono disponibili modelli dedicati: carrelli retrattili controbilanciati con operatore seduto o in piedi, che non richiedono bracci di supporto laterali, modelli con forche retrattili a pantografo per scaffalature a doppia profondità e, per corsie molto strette, il REV15BP con operatore a terra e il REV15TS con operatore sollevabile, in grado di operare fino a 13 m. Per il trasporto orizzontale e le scaffalature più basse, confronti i carrelli elevatori elettrici, gli stoccatori elettrici e i commissionatori. Ci contatti indicando le altezze delle scaffalature, le larghezze delle corsie e i pesi dei pallet: Le consiglieremo il carrello più adatto.

Domande frequenti

Qual è la differenza tra un carrello retrattile e un carrello elevatore controbilanciato?

Un carrello retrattile trasporta il carico all'interno del proprio passo (il montante o le forche si estendono per prelevare e depositare il carico), pertanto non necessita di un pesante contrappeso e può sterzare in corsie molto più strette: è la scelta standard per operare all'interno delle scaffalature portapallet. Un carrello elevatore controbilanciato è più versatile all'aperto e sulle rampe, ma richiede corsie più larghe.

Che cosa significa portata residua e perché è importante?

Un carrello con portata nominale di 2000 kg non può sollevare 2000 kg a qualsiasi altezza: la portata diminuisce con l'innalzamento del montante. Il diagramma della portata residua riportato nella documentazione di ciascun modello indica il carico che può essere sollevato all'altezza del traverso superiore della Sua scaffalatura; è questo valore, e non la portata nominale, che deve essere sufficiente per il pallet più pesante.

Quale carrello retrattile è adatto alle corsie molto strette?

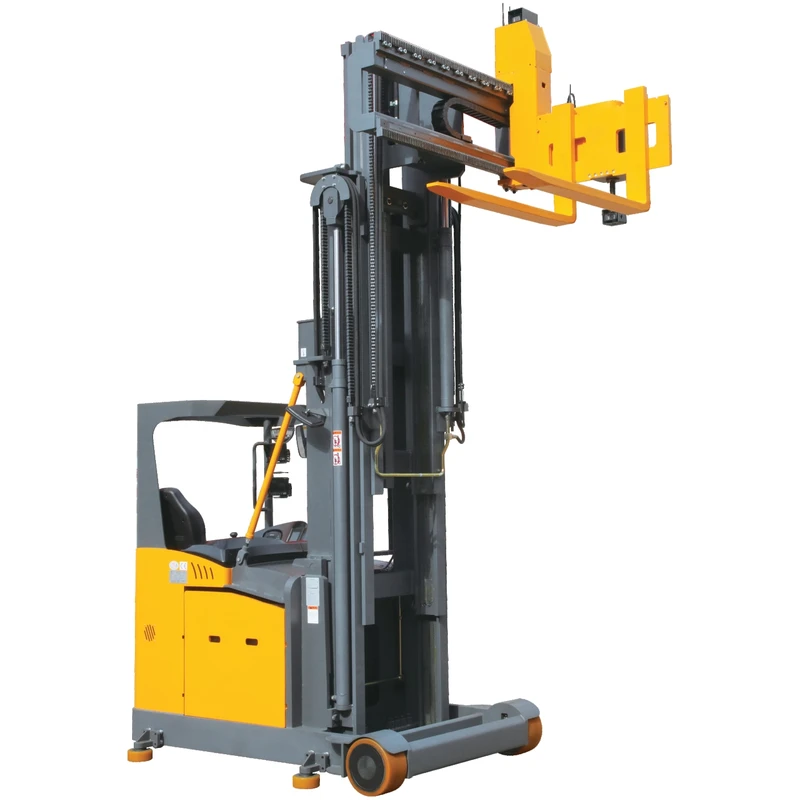

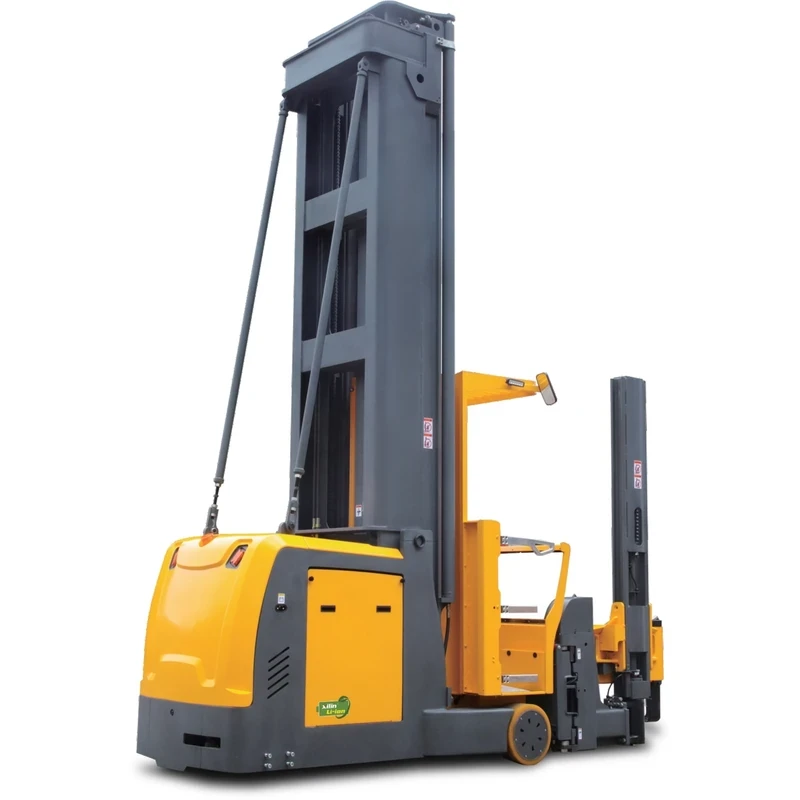

I modelli VNA dedicati: il REV15BP con operatore a terra (5–10.5 m) mantiene l'operatore a livello del pavimento, mentre il REV15TS con cabina elevabile (9.2–13 m) solleva la cabina insieme al carico, consentendo il prelievo diretto in quota. Entrambi operano generalmente in corsie guidate: ci invii le dimensioni delle Sue corsie e verificheremo l'idoneità.

Quali altezze di sollevamento coprono i carrelli retrattili?

I modelli standard coprono indicativamente da 3 a 7.4 m, il REV20VP arriva a 8–12 m e i modelli VNA con cabina elevabile raggiungono 13 m. Oltre ~7 m, le configurazioni del montante e la qualità della pavimentazione diventano importanti quanto il carrello stesso: tenga conto di entrambi gli aspetti nella scelta.

In quanto tempo può essere consegnato un carrello retrattile?

I carrelli retrattili vengono configurati su ordinazione (altezza del montante, batteria e optional). Richieda un preventivo nella pagina del prodotto: Le confermeremo i tempi di consegna aggiornati, il costo di consegna e il supporto per la messa in servizio presso la Sua sede.
