Paranco elettrico a catena GIS GPH Handy con impugnatura manuale 100–500 kg
Prezzo
Configuri qui sotto il Suo paranco: prezzo, peso e spedizione si aggiornano in tempo reale in base alle Sue scelte.
Categorie:
Paranchi elettrici a catena
Prezzi per volume — risparmi fino al 12%
Lo sconto viene calcolato automaticamente sul subtotale del carrello.
| Quantità | Sconto |
|---|---|
| 1 unità | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% di sconto per acquisti combinati quando l’ordine include articoli appartenenti ad almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera). In combinazione con i prezzi per volume, il risparmio totale può raggiungere il 15%.
Configuri il Suo paranco
Selezioni portata, luce e opzioni. Prezzo, peso e spedizione si aggiornano in tempo reale.
Passaggio 0 — obbligatorio
Come utilizzerà questo paranco?
Scelga l'opzione più simile. Ogni classe di servizio ha un proprio intervallo di portata: quanto più gravoso è l'utilizzo, tanto minore è il carico nominale. La selezione di una classe inferiore rispetto all'utilizzo reale annulla la garanzia del produttore e comporta il rischio di guasto del motore. In caso di dubbi, scelga la classe massima prevista — il paranco di cui ha effettivamente bisogno.
Salvi la Sua configurazione
È possibile ottenere un link condivisibile, inviare il PDF al proprio indirizzo e-mail e salvare la configurazione sui nostri sistemi. Prima di qualsiasi invio, confermiamo l'indirizzo e-mail tramite un breve codice.
Ripristinare la configurazione?
Tutte le opzioni selezionate (classe di servizio, portata, velocità di sollevamento, carrello, opzioni…) torneranno ai valori predefiniti. La quantità e l'indirizzo di consegna attuali verranno mantenuti. Questa operazione non può essere annullata.
Ha bisogno di un’offerta personalizzata?
Ci invii le Sue esigenze tramite il modulo di richiesta di preventivo — questo prodotto sarà già inserito e potrà aggiungere altri articoli in un’unica richiesta.

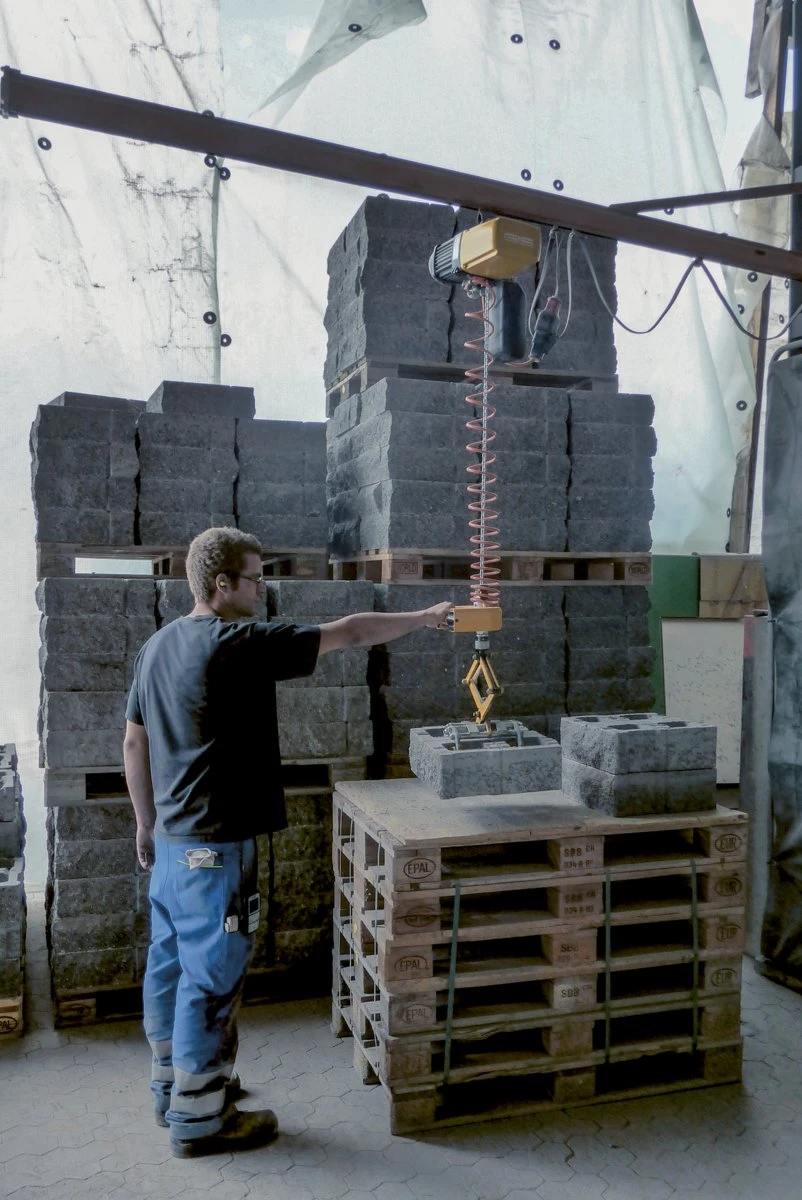

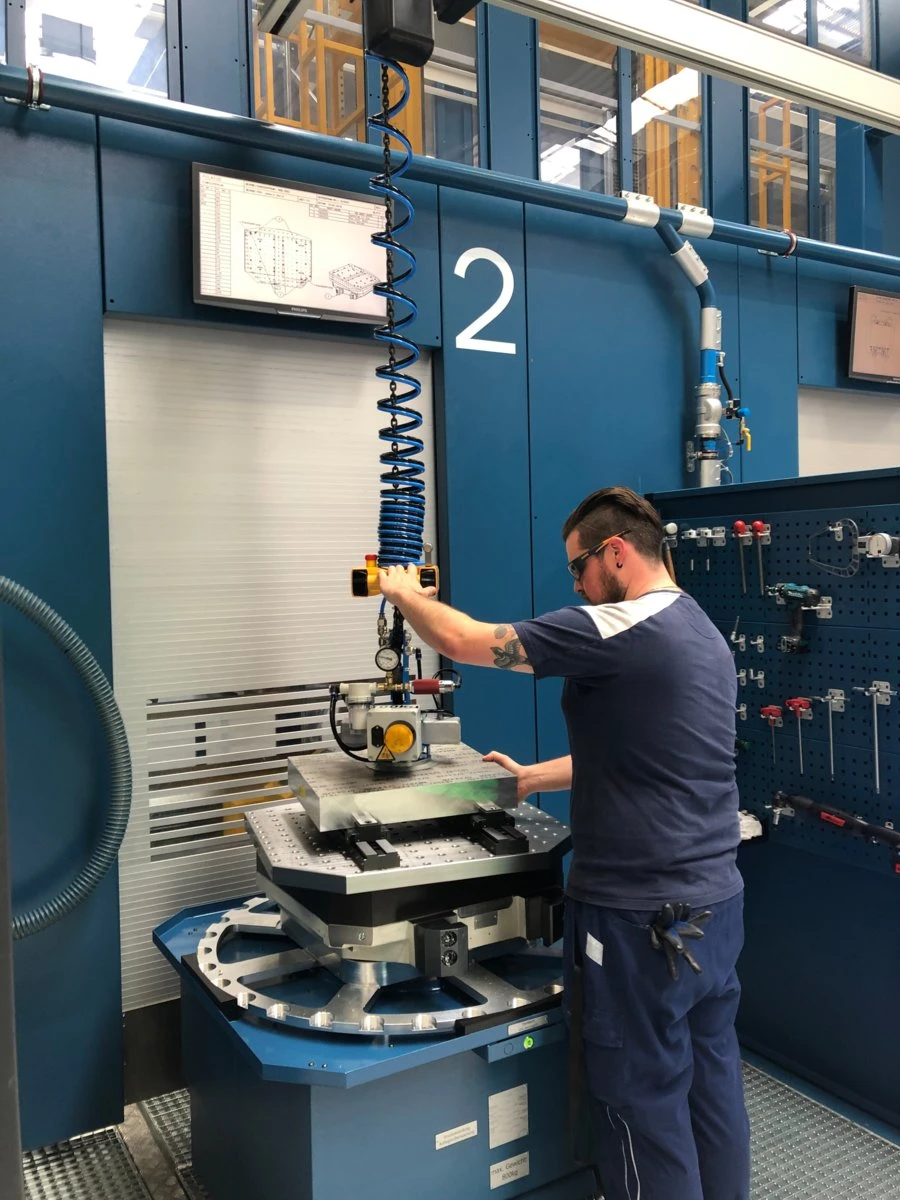

Nei modelli GIS Handy GPMH 250 e GPH 500, l'impugnatura di comando è montata direttamente sul tratto di catena di carico. L'operatore può quindi guidare il carico e azionare il paranco con una sola mano: una soluzione indicata per la movimentazione rapida e precisa nelle postazioni di lavoro. Poiché l'impugnatura è collocata all'estremità della catena, non è necessario uno scarico della trazione aggiuntivo e la catena può essere guidata con precisione.
Caratteristiche principali
- Impugnatura di comando fissata all'estremità della catena: l'operatore guida il carico e controlla il sollevamento con UNA sola mano, senza pulsantiera pensile né cavo di comando
- Adatto a operatori destrimani e mancini; la manopola di comando ritorna sempre nella posizione iniziale
- GPMH 250: basato sul mini paranco GPM 250, con portata fino a 250 kg, altezza di sollevamento standard di 3 m e peso proprio di soli 19 kg
- GPH 500: basato sul GP 500, con portata fino a 500 kg, altezza di sollevamento standard di 4 m, peso proprio di 25 kg e classificazione fino alla classe di servizio A7/M7 per funzionamento su 3 turni
- Profili di velocità: NF a due velocità, 8/2 m/min (standard), oppure SF rapido, 16/4 m/min a metà portata; GPH 500 disponibile anche nelle versioni a velocità singola N (8 m/min) o lenta NL (4 m/min)
- Fissaggio rapido dei carichi mediante gancio di carico fisso, gancio di carico girevole (GPH 500) o connettore con bullone filettato M12 per dispositivi di sospensione personalizzati
- Interruttore opzionale di rilevamento catena allentata (GPH 500), che arresta il paranco in caso di perdita di tensione della catena
- Grado di protezione IP65, classe di isolamento F e gancio di carico conforme a DIN 15401; alimentazione trifase (3 × 400 V / 3 × 230 V)
- Versioni GPH 500 con avviamento graduale tramite inverter di frequenza (FU) e modello telescopico Handy GPHT 500 per carichi eccentrici disponibili su richiesta
- Conforme alla Direttiva Macchine 2006/42/CE
Panoramica tecnica
- Modello / SKU: GIS-GPH (GPMH 250 / GPH 500)
- Famiglia di prodotti: paranchi elettrici a catena
- Portata: 100–500 kg
- Altezza di sollevamento: 3 m (GPMH 250) / 4 m (GPH 500), determinata dal kit Handy
- Velocità di sollevamento: 8/2 m/min (NF) o 16/4 m/min (SF); GPH 500 disponibile anche con 8 m/min (N) o 4 m/min (NL)
- Classe di servizio: A5/M5–A6/M6 (GPMH 250), fino ad A7/M7 (GPH 500)
- Alimentazione: 3 × 400 V / 3 × 230 V, 50 Hz
- Grado di protezione: IP65

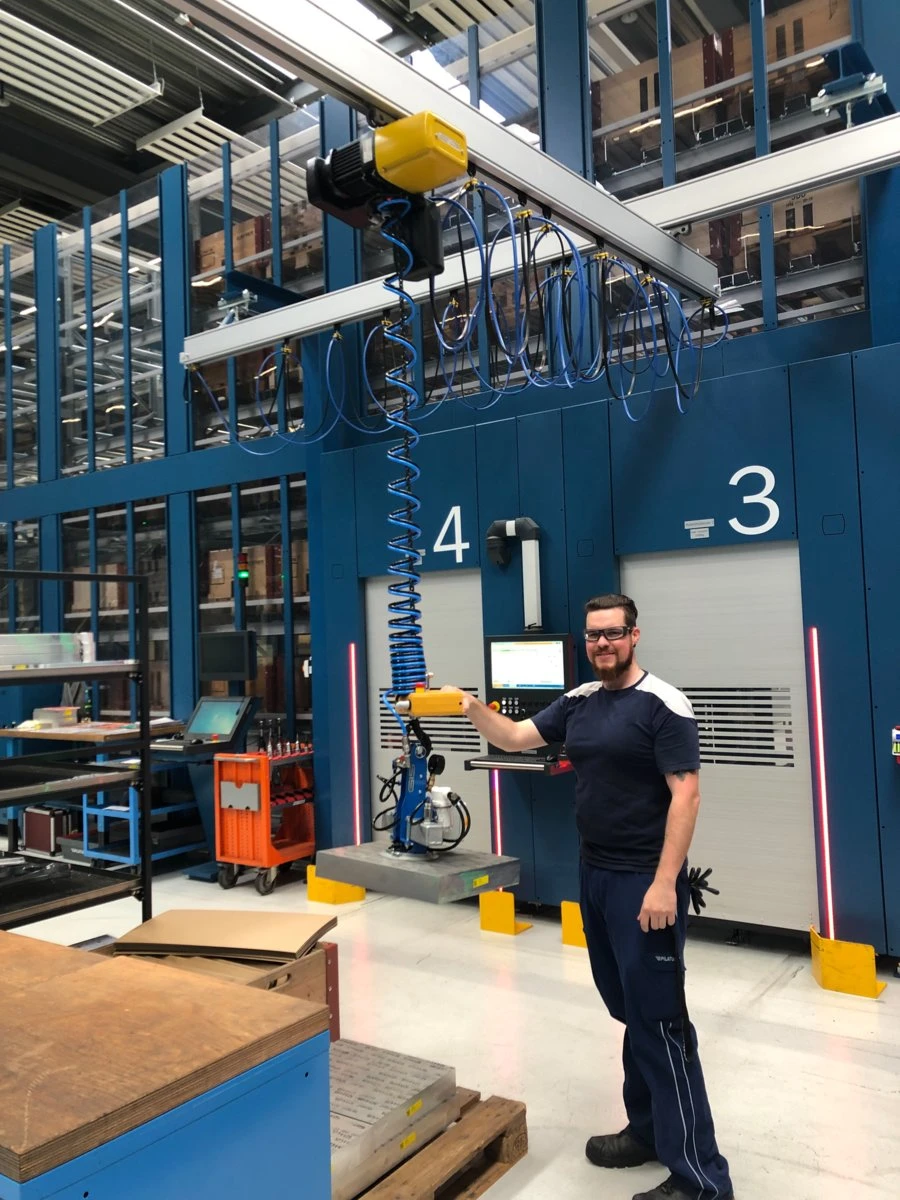

- Impieghi tipici: postazioni di assemblaggio, alimentazione di macchine, linee di imballaggio e posizionamento preciso dei pezzi con una sola mano
Configurare online portata, altezza di sollevamento in funzione del modello, classe di servizio, profilo di velocità e attacco del carico, quindi aggiungere il paranco al carrello o alla richiesta di offerta. Il prezzo di ogni configurazione viene calcolato in base al listino GIS aggiornato.
Specifiche
| Modello | Portata (classe di servizio) | Velocità di sollevamento a 50 Hz | Altezza di sollevamento | Peso proprio |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Un tiro di catena e alimentazione esclusivamente trifase. L'altezza di sollevamento è determinata dal kit Handy, con impugnatura all'estremità della catena. Attacchi del carico disponibili: gancio fisso, gancio girevole (GPH 500) e bulloni filettati M12 (connettore 9210.4009.4). Le versioni GPH 500 FU con avviamento graduale e il modello telescopico GPHT 500 per carichi eccentrici (max. 150 Nm) sono disponibili su richiesta. I valori sono conformi alle schede tecniche 9500.9211.5 / 9511.9206.5 e al manuale dei modelli speciali 9500.9004.1.
A cosa serve
- Paranco elettrico per sollevamenti ripetuti presso postazioni di lavoro, su gru a bandiera, gru a portale e monorotaie.
- Linee di produzione, assemblaggio e manutenzione con cicli frequenti.
- Integrazione nella costruzione di macchinari.
Verifiche prima della scelta
- Portata massima (WLL) e classe di servizio in funzione della frequenza effettiva dei cicli
- Altezza di sollevamento e corsa del gancio
- Velocità e doppia velocità per il posizionamento preciso
- Carrello (manuale/elettrico) e profilo della trave
- Tensione e comando (pulsantiera pensile a bassa tensione 42 V, radiocomando)
- Ambiente: polvere, umidità, temperatura
Non adatto per
- Pallet appoggiati a pavimento
- Atmosfere esplosive — utilizzare paranchi pneumatici ATEX
- Uso all'aperto senza adeguato grado di protezione
Prima dell'ordine Verifica tecnica — prima dell'ordine confermiamo con voi alcuni parametri e la compatibilità.
Per confermare la configurazione corretta vi chiederemo:
- Carico massimo e frequenza per ora / per giorno? La classe di servizio (FEM/ISO) deve essere adeguata alla frequenza dei cicli, altrimenti il paranco si surriscalda e si usura rapidamente. La sola portata massima (WLL) non determina mai il modello.
- Altezza di sollevamento (corsa del gancio) e spazio verticale disponibile tra trave/gancio e carico? La lunghezza della catena deve coprire la corsa del gancio; l'altezza complessiva di paranco + carrello porta-paranco + gancio deve rientrare nello spazio verticale disponibile, misurato sull'intero gruppo.
- È presente un punto di sospensione certificato: trave, gru a bandiera, gru a portale, via di corsa? Profilo della trave (IPE/HEA/HEB) e larghezza/spessore dell'ala? Senza un punto di sospensione il paranco non può essere utilizzato; il carrello porta-paranco deve essere compatibile con l'ala e la trave deve sostenere il carico.
- Alimentazione disponibile: 3×400 V, 230 V, frequenza; oppure aria compressa (pressione e portata al paranco)? Determina la scelta tra elettrico e pneumatico; l'alimentazione monofase limita la portata; la pressione al compressore non corrisponde alla pressione al paranco.
Errori comuni da evitare
- Non scegliere mai esclusivamente in base alla portata massima (WLL): il ciclo di lavoro, l'ingombro verticale, l'alimentazione elettrica e la geometria della trave determinano generalmente il modello.
- Il tiro laterale non è consentito, salvo esplicita progettazione a tale scopo.
È utile avere a disposizione: Massa/baricentro · Corsa del gancio · Cicli all'ora, ore al giorno · Profilo della trave e larghezza dell'ala · Tensione · Foto del luogo di installazione
Attributi
| Portata | 100–500 kg |
|---|---|
| Altezza di sollevamento | 3 m (GPMH 250), 4 m (GPH 500) |
| Velocità di sollevamento | fino a 16/4 m/min (SF) |
| Classe di servizio (ISO/FEM) | M5–M7 (A5–A7) |
| Classe di protezione | IP65 |
| Marca | GIS |
| Conformità | Direttiva macchine: 2006/42/EC |
| Modello GIS | GPH / GPMH (Handy) |
| Modello | Portata (classe di servizio) | Velocità di sollevamento 50 Hz | Altezza di sollevamento | Peso proprio |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Un tiro di catena, solo alimentazione 3-fase. L’altezza di sollevamento è determinata dal kit Handy (impugnatura all’estremità della catena). Attacchi del carico: gancio fisso, gancio girevole (GPH 500), bulloni filettati M12 (connettore 9210.4009.4). Versioni GPH 500 FU con avviamento graduale e modello telescopico GPHT 500 per carichi eccentrici (max. 150 Nm) su richiesta. I valori sono conformi alle schede tecniche 9500.9211.5 / 9511.9206.5 e al manuale dei modelli speciali 9500.9004.1.
