Paranco elettrico a catena GIS GPFU con inverter di frequenza

Progettato e testato secondo: EN 14492-2

Anteprima 3D Trascini per ruotare · scorri per ingrandire

Ritorno al catalogo

Paranco elettrico a catena GIS GPFU con inverter di frequenza 100–2500 kg

Name: Paranco elettrico a catena GIS GPFU con inverter di frequenza 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

Radice SKU: GIS-GPFU | Mercato: IT | Lingua: it

Prezzo Configuri qui sotto il Suo paranco: prezzo, peso e spedizione si aggiornano in tempo reale in base alle Sue scelte.

Brochure Flyer Questionario Istruzioni per l'uso Dichiarazione CE Disegno GPFU Ricambi

Categorie: Paranchi elettrici a catena

Tag: Paranchi elettrici, Gru per officina

Prezzi per volume — risparmi fino al 12% Lo sconto viene calcolato automaticamente sul subtotale del carrello.

Quantità	Sconto
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% di sconto per acquisti combinati quando l’ordine include articoli appartenenti ad almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera). In combinazione con i prezzi per volume, il risparmio totale può raggiungere il 15%.

Configuri il Suo paranco

Selezioni portata, luce e opzioni. Prezzo, peso e spedizione si aggiornano in tempo reale.

Passaggio 0 — obbligatorio

Come utilizzerà questo paranco?

Scelga l'opzione più simile. Ogni classe di servizio ha un proprio intervallo di portata: quanto più gravoso è l'utilizzo, tanto minore è il carico nominale. La selezione di una classe inferiore rispetto all'utilizzo reale annulla la garanzia del produttore e comporta il rischio di guasto del motore. In caso di dubbi, scelga la classe massima prevista — il paranco di cui ha effettivamente bisogno.

1 Portata di sollevamento — kg

2 Altezza di sollevamento — m

3 Alimentazione elettrica

I paranchi GPFU sono costruiti esclusivamente per reti trifase (l'inverter richiede un'alimentazione trifase) — 3 × 400 V è lo standard di officina. Le versioni monofase non sono disponibili con l'inverter di frequenza.

4 Velocità di sollevamento

L'inverter di frequenza integrato (15–87 Hz) garantisce un avviamento dolce e una regolazione continua della velocità a due stadi dalla pulsantiera standard. N raggiunge 9,6 m/min con 1 tiro; NL dimezza le velocità per un posizionamento più preciso. Le configurazioni a due tiri raddoppiano la portata e dimezzano la velocità. Le rampe di accelerazione e le velocità sono regolabili in fabbrica.

5 Carrello di sospensione (GHF / GMF)

Carrello di sospensione GIS opzionale per spostare il paranco lungo una trave a I. GHF è manuale (a spinta); GMF è motorizzato. Quando viene aggiunto un carrello, il paranco deve essere montato mediante golfare (regola tecnica GIS), pertanto l'opzione di sospensione a gancio non è più disponibile. I prezzi del GMF motorizzato includono il cavo di collegamento GMF-GP obbligatorio (CHF 21).

6 Larghezza della flangia (larghezza della trave)

Larghezza della flangia della trave a I / monorotaia sulla quale scorre il carrello. Le gamme standard vengono spedite franco fabbrica senza supplemento; per le travi più larghe può essere applicato un costo per il fissaggio del bullone di supporto o del contrappeso. Misuri in millimetri la flangia (bordo orizzontale superiore) della Sua trave.

7 Sospensione

La sospensione a golfare è il supporto fisso standard. La sospensione a gancio consente di spostare il paranco da un carrello all'altro senza rifare il cablaggio.

8 Sacco / contenitore per catena

Il contenitore raccoglicatena raccoglie la catena allentata durante la corsa di salita. La plastica è l'opzione più economica, le sacche in tessuto contengono una maggiore lunghezza di catena e le versioni MF (telaio in lamiera) riducono l'ingombro verticale per le installazioni con altezza libera ridotta.

9 Finecorsa a ingranaggi

Il finecorsa a ingranaggi standard è incluso per i modelli trifase. I doppi arresti di emergenza aggiungono un secondo dispositivo di arresto ridondante. I finecorsa esterni sono necessari per le installazioni di grande altezza e funzionano esclusivamente con un raccoglicatena in tessuto.

10 Tensione / certificazione

Le tensioni UE standard sono incluse. La tensione speciale comprende avvolgimenti del motore non standard. La versione CSA/CUS aggiunge le certificazioni nordamericane (solo 60 Hz).

11 Interruttore di comando / pulsantiera pensile

Le varianti di interruttore Premium si aggiungono alla pulsantiera pensile standard; la lunghezza effettiva del cavo di comando viene selezionata nel passaggio successivo. Quando viene selezionato un carrello motorizzato GMF, la pulsantiera pensile è automaticamente a 4 pulsanti + ES (regola tecnica GIS).

12 Lunghezza del cavo di comando

Il cavo standard abbinato all'altezza di sollevamento corrisponde alla lunghezza del catalogo GIS (2 pulsanti: altezza di sollevamento − 1,2 m; 4 pulsanti: altezza di sollevamento − 1 m). Trascini il cursore o inserisca un valore qualsiasi compreso tra 2 e 60 m se necessita di una lunghezza diversa (ad es. installazioni su più livelli). Si applicano i prezzi delle fasce di catalogo quando la lunghezza corrisponde allo standard per un'altezza di sollevamento di 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; in caso contrario, addebitiamo il set di base + il prezzo al metro.

13 Gancio di carico di sicurezza

Sostituisce il gancio di carico standard con un gancio di sicurezza (linguetta più coefficiente di sicurezza più elevato). Richiesto in alcuni cantieri dei settori edile e dell'intrattenimento.

14 Secondo freno

Aggiunge un freno ridondante per una maggiore sicurezza nelle applicazioni di sollevamento (industria dell'intrattenimento, sollevamento di persone).

15 Protezione termica

Protezione termica del motore. Klixon è un interruttore bimetallico che apre fisicamente il circuito di comando alla temperatura di disinserzione; PTC è un termistore che invia un segnale (variante senza disinserzione) o arresta il motore (variante con disinserzione) tramite un relè. Si tratta di circuiti alternativi — ne scelga uno.

16 Contatore dei dati di funzionamento

Registra le ore di funzionamento / i cicli per la manutenzione predittiva. Richiede una tensione di comando di 42 V (modelli standard trifase).

17 Arresto in caso di catena allentata

Arresta il paranco se la catena si allenta (cedimento del supporto del carico). Obbligatorio per alcune applicazioni di sollevamento persone / teatrali.

18 Radiocomando di sicurezza

Pulsantiera senza fili a 2 pulsanti con arresto di emergenza. 42 V è lo standard per i paranchi 3-Ph, 24 V per il comando speciale a bassa tensione. Il selettore consente a una sola pulsantiera di azionare più paranchi.

Configurazione —

Prezzo netto —

Quantità

Prezzi per quantità — risparmi fino al 12 %

Quantità	Sconto

Promozione combinata: ulteriore sconto del 3 % quando questo ordine comprende articoli di almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera).

Dettaglio dei prezzi

Totale netto (IVA esclusa)	—

Peso stimato —
Tempo di consegna —
Livello del kit di montaggio —
Altezza totale —

Stima della spedizione

Paese di consegna

—

Inserisca qui sopra il Paese di consegna per visualizzare una stima indicativa del costo di trasporto.

Ha bisogno di un’offerta personalizzata?

Ci invii le Sue esigenze tramite il modulo di richiesta di preventivo — questo prodotto sarà già inserito e potrà aggiungere altri articoli in un’unica richiesta.

Richieda un preventivo

GIS GPFU è la versione con inverter di frequenza del collaudato paranco elettrico a catena GIS GP. Mentre un paranco standard commuta tra due velocità fisse, il GPFU accelera e decelera in modo continuo. È quindi indicato per applicazioni con un numero elevato di cicli, posizionamento accurato o movimentazione controllata di carichi sensibili.

Caratteristiche principali

Inverter di frequenza integrato (2,2 kW per le taglie GP 250/500 FU e 3,7 kW per GP 1000 FU) abbinato a uno statore quadripolare; entrambi gli stadi di velocità sono generati elettronicamente (15–87 Hz)
Avviamento e arresto graduali: riducono le sollecitazioni sul carico, sulla catena e sulla struttura in acciaio e limitano l'oscillazione del carico
Velocità di sollevamento fino a 9,6 m/min (N FU, 1 tiro di catena), circa il 20% in più rispetto alla velocità massima del paranco standard a due velocità
Rampe di accelerazione ed entrambe le velocità regolabili singolarmente in fabbrica o durante la messa in servizio
Progettato per elevate frequenze di manovra e funzionamento su più turni: ogni combinazione di portata e numero di tiri è classificata fino ad A7/M7; configurazione per condizioni estreme da 200 cicli e rapporto d'intermittenza ED del 60% disponibile su richiesta
Filtro antidisturbo conforme alla norma EMC EN 61000 per il settore industriale (classe A)
Comando a pulsantiera a due stadi tramite la pulsantiera pensile GIS standard oppure radiocomando; non richiede una formazione specifica dell'operatore
Grado di protezione IP65, classe di isolamento F e gancio di carico conforme a DIN 15401
Disponibile con carrello manuale GHF o motorizzato GMF; alimentazione esclusivamente trifase
GP 1600 FU e GP 2500 FU, con portata fino a 6300 kg e inverter da 5,5 kW con resistenza di frenatura, disponibili su richiesta
Conforme alla Direttiva Macchine 2006/42/CE

Panoramica tecnica

Modello / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Famiglia di prodotti: paranchi elettrici a catena
Portata: 100–2500 kg
Altezza di sollevamento: 3–60 m
Velocità di sollevamento: regolazione continua fino a 9,6 m/min (1 tiro) / 4,8 m/min (2 tiri), 15–87 Hz
Classe di servizio: M3–M7 (ISO 4301-1 / FEM); il campo di portata FU è classificato con una classe più restrittiva rispetto al GP standard
Alimentazione: 3 × 400 V / 3 × 230 V, 50 Hz (esclusivamente trifase)
Grado di protezione: IP65

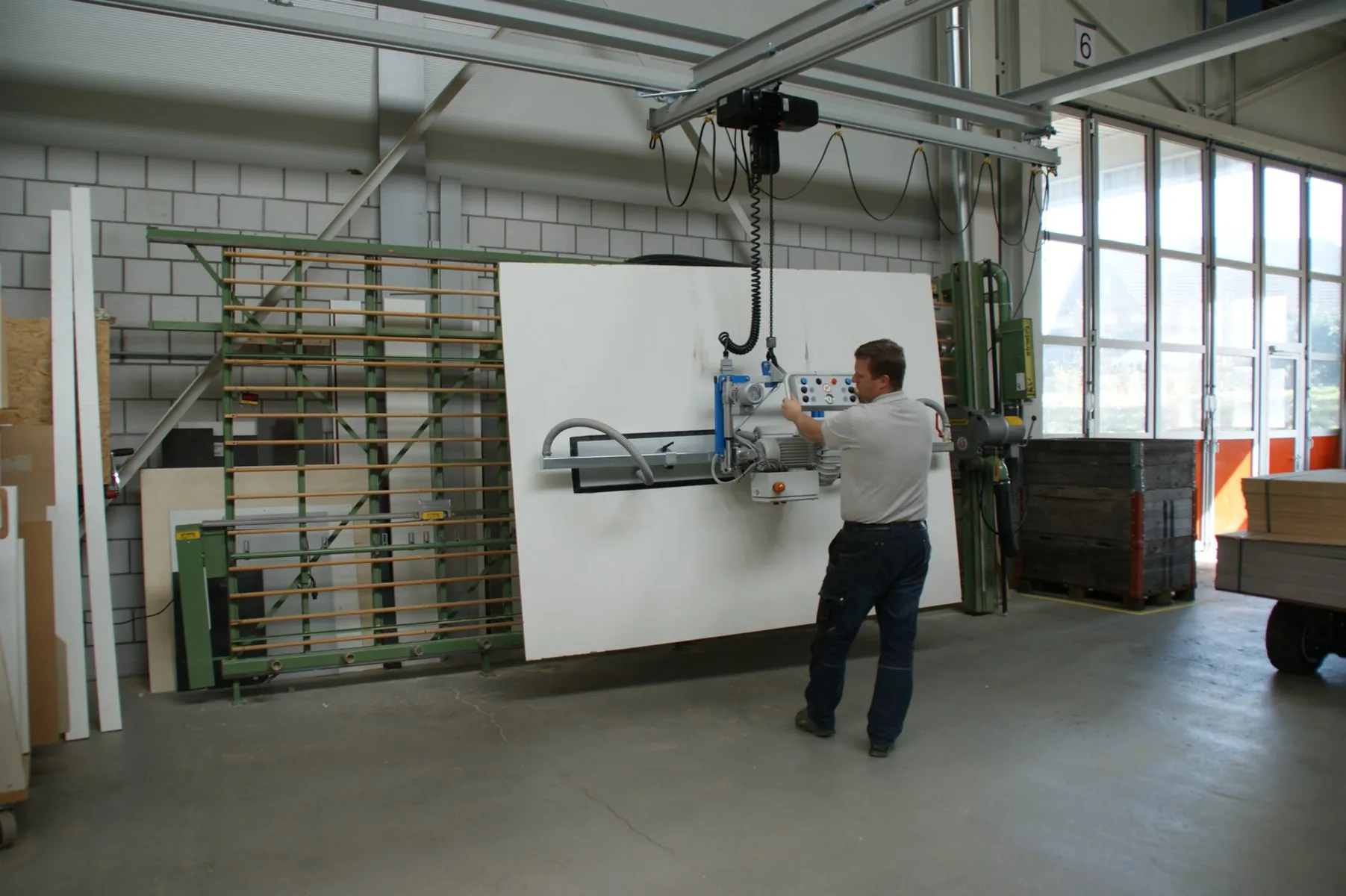

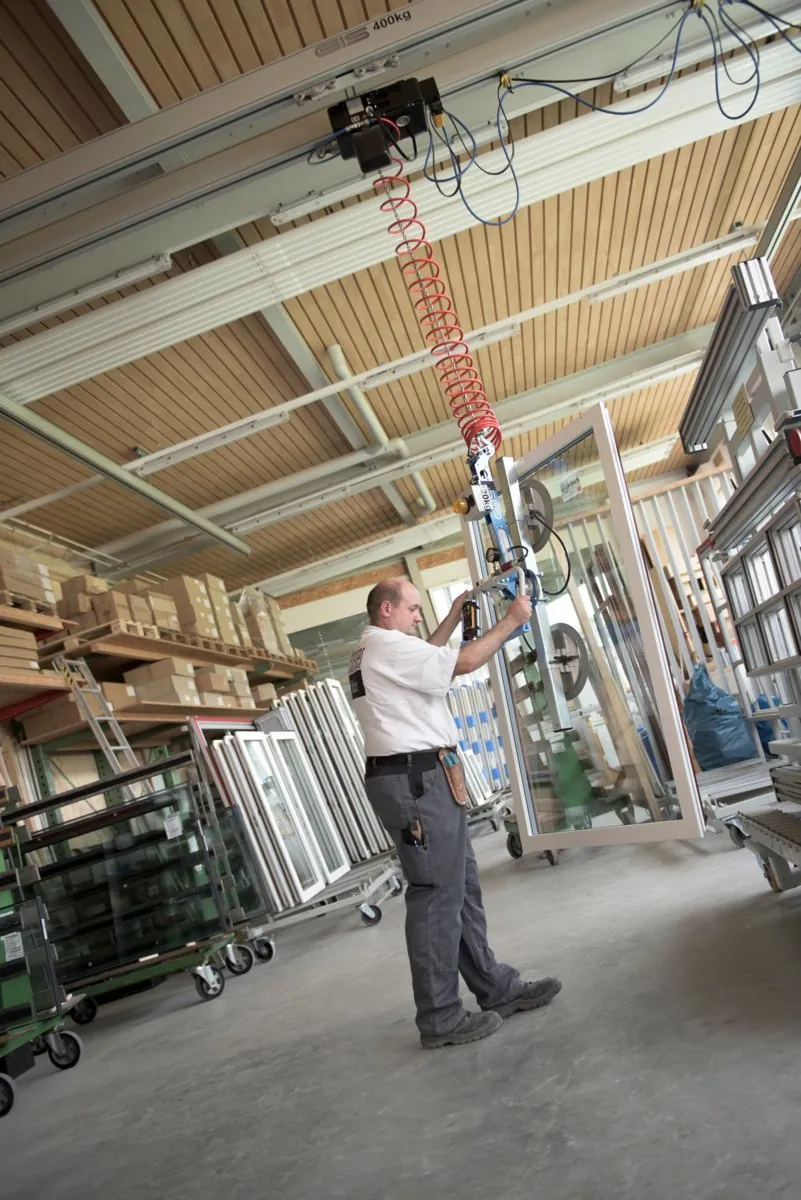

Applicazioni tipiche: linee di assemblaggio, produzione automatizzata, movimentazione precisa di stampi e matrici, movimentazione del vetro e di carichi sensibili, logistica su più turni

Configurare online la portata, l'altezza di sollevamento, la classe di servizio, il profilo di velocità, il carrello e le opzioni, quindi aggiungere il paranco al carrello o alla lista di richiesta offerta. Il prezzo di ogni configurazione è calcolato in base al listino di fabbrica GIS vigente.

Attributi

Portata	100–2500 kg
Altezza di sollevamento	3–60 m
Velocità di sollevamento	fino a 9.6 m/min (regolazione continua, 15–87 Hz)
Classe di servizio (ISO/FEM)	M3–M7 (A3–A7)
Classe di protezione	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
