Paranco elettrico a catena GIS GP250, vista del prodotto
Progettato e testato secondo: EN 14492-2
Anteprima 3D Trascini per ruotare · scorri per ingrandire
Ritorno al catalogo

Paranco elettrico a catena GIS GP 100–6300 kg

Radice SKU: GIS-GP | Mercato: IT | Lingua: it
Prezzo Configuri qui sotto il Suo paranco: prezzo, peso e spedizione si aggiornano in tempo reale in base alle Sue scelte.

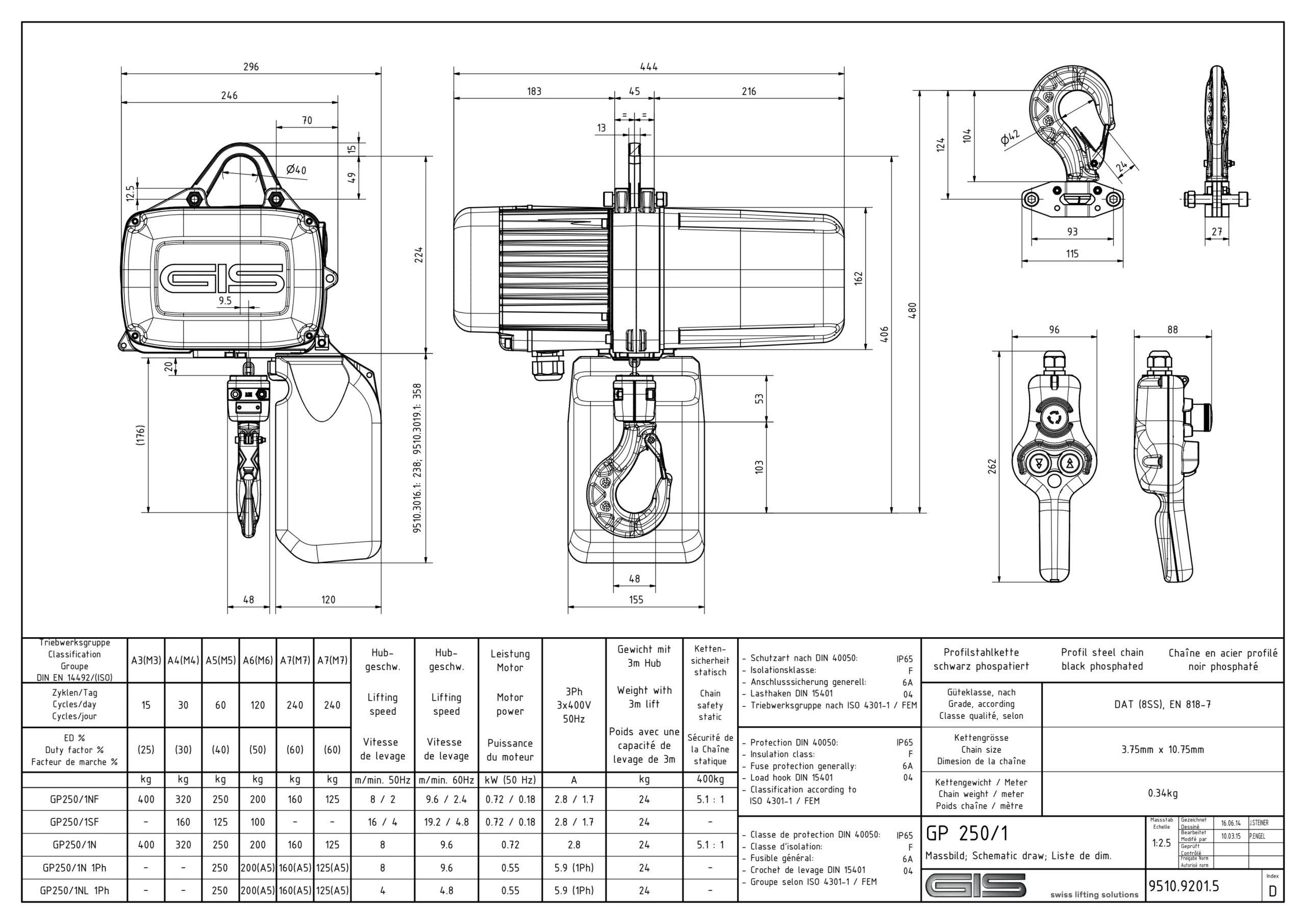

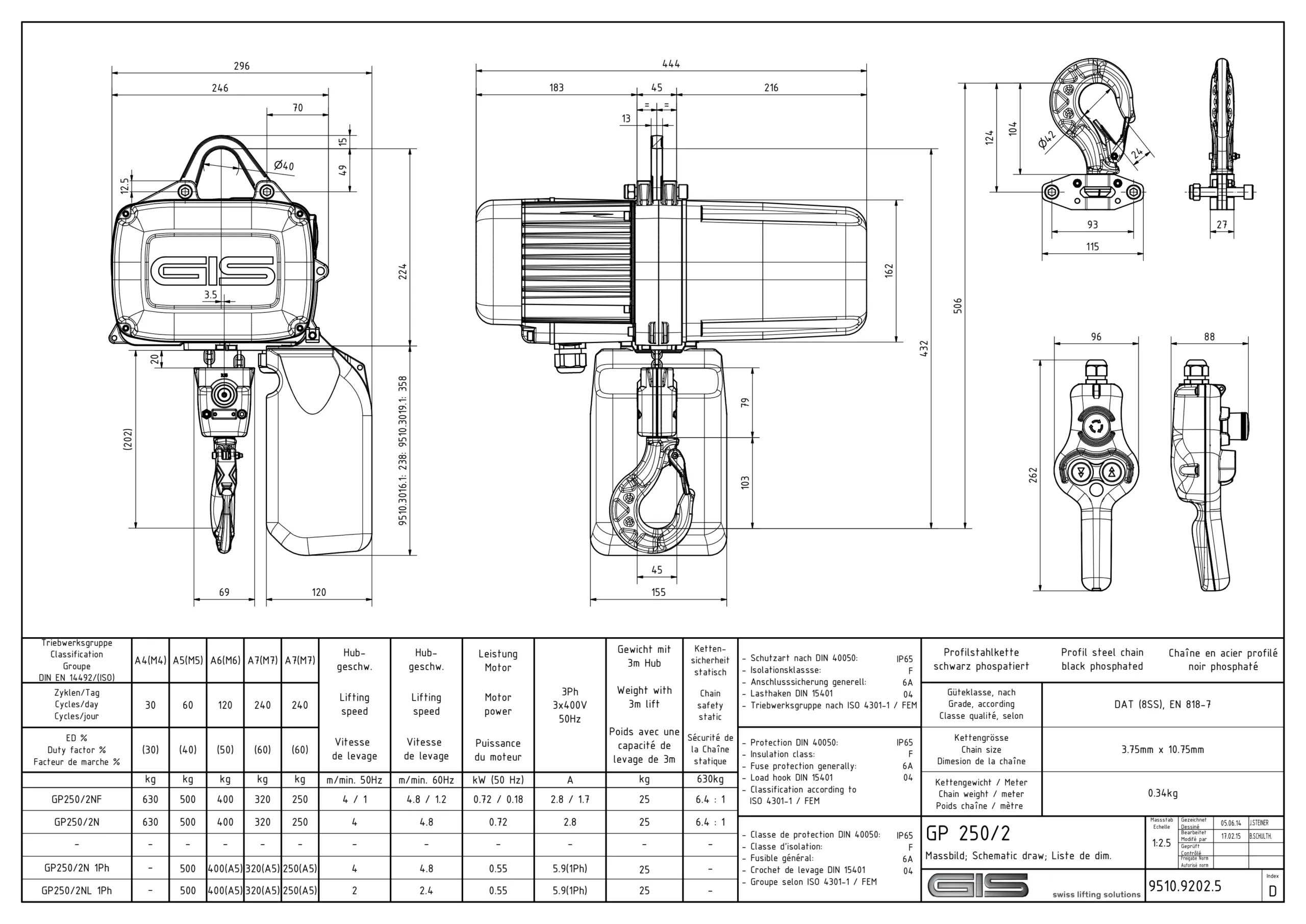

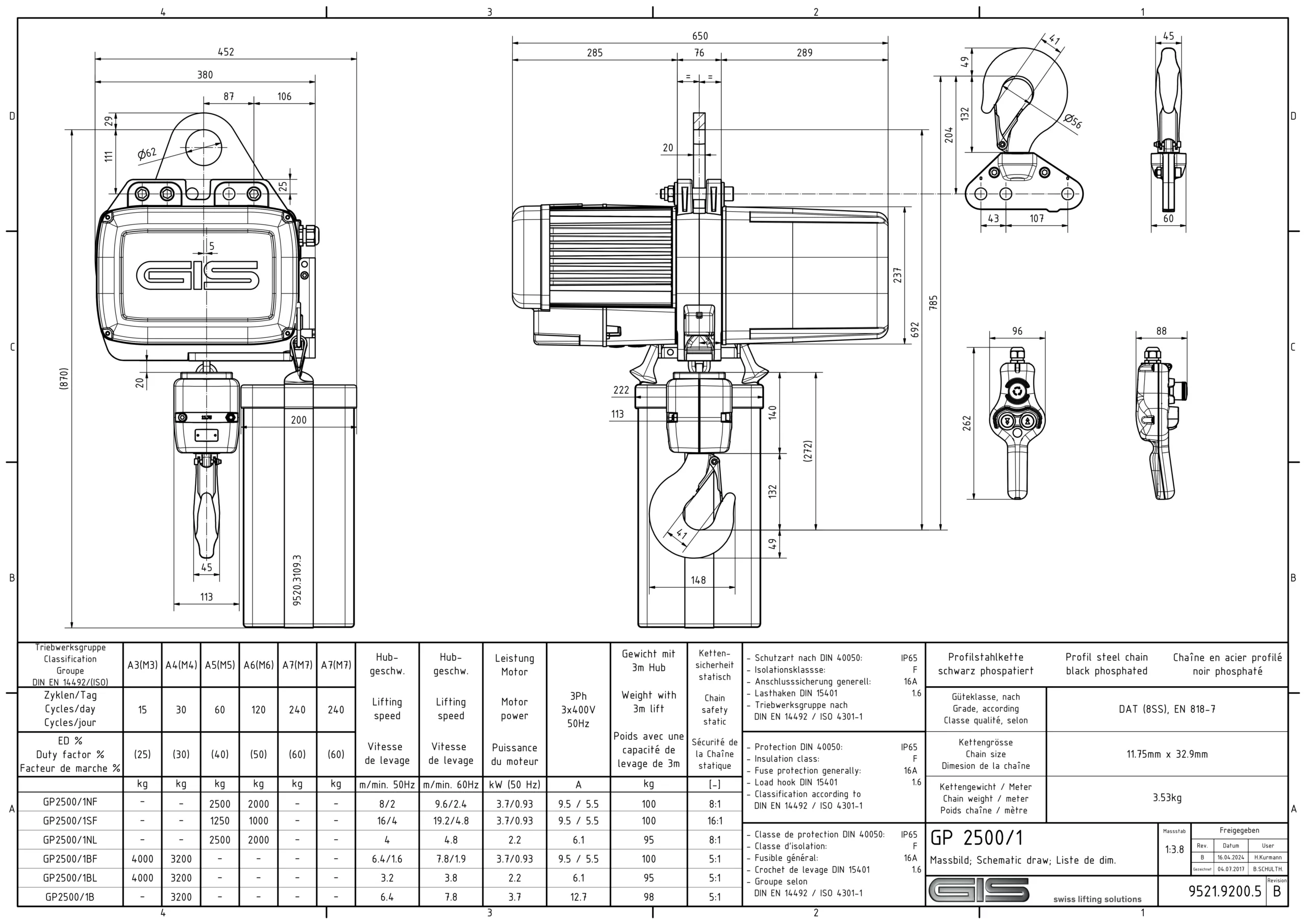

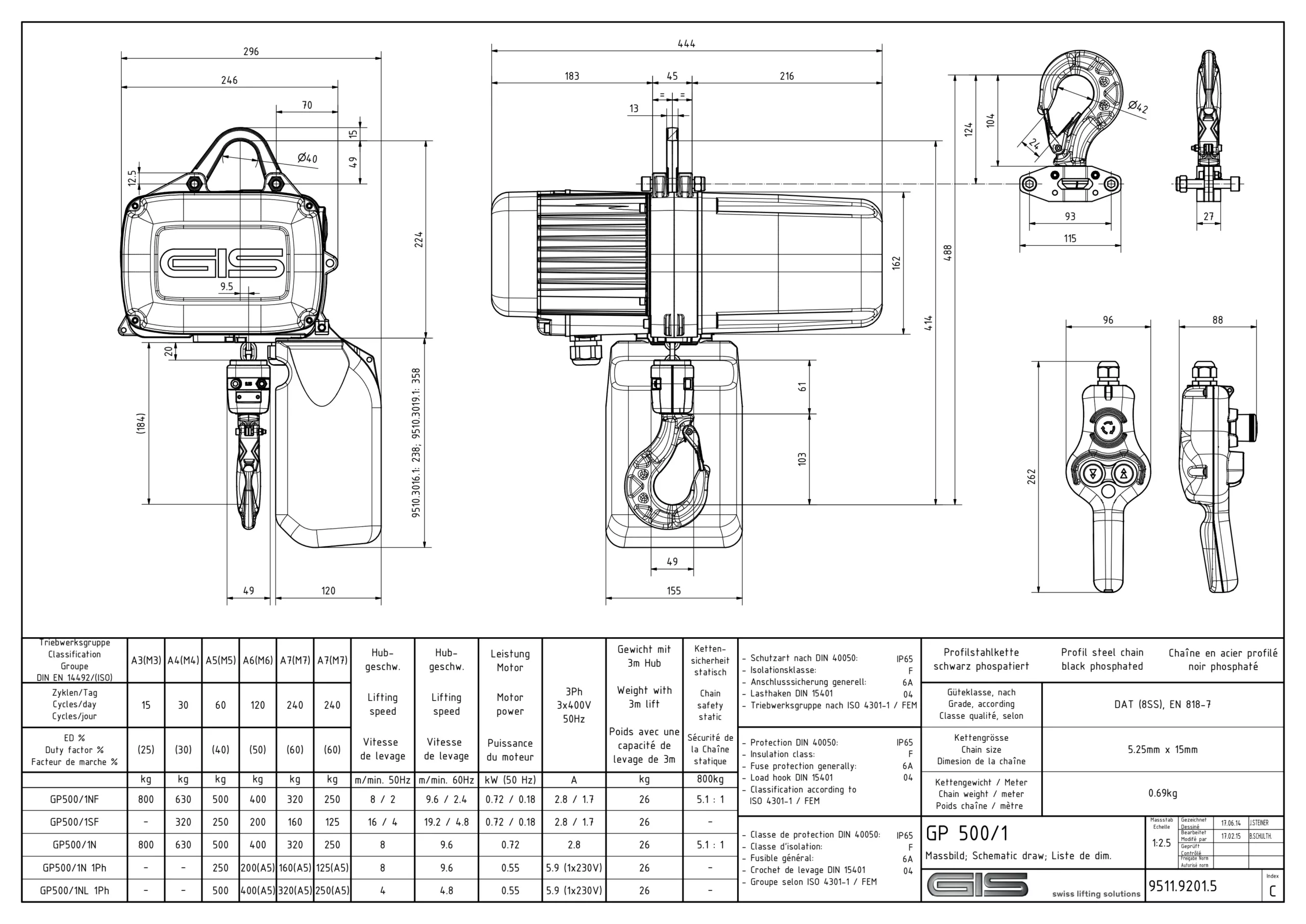

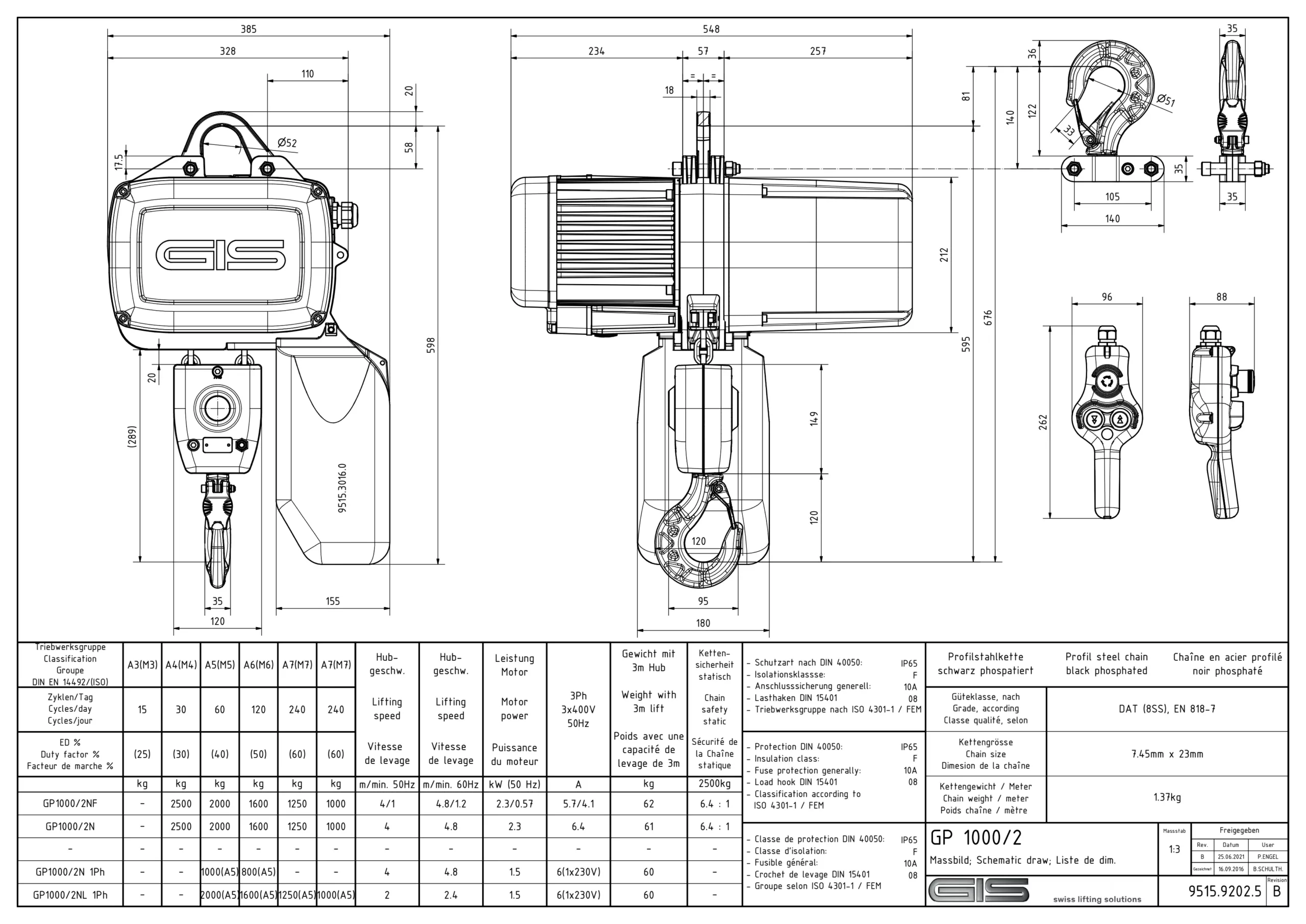

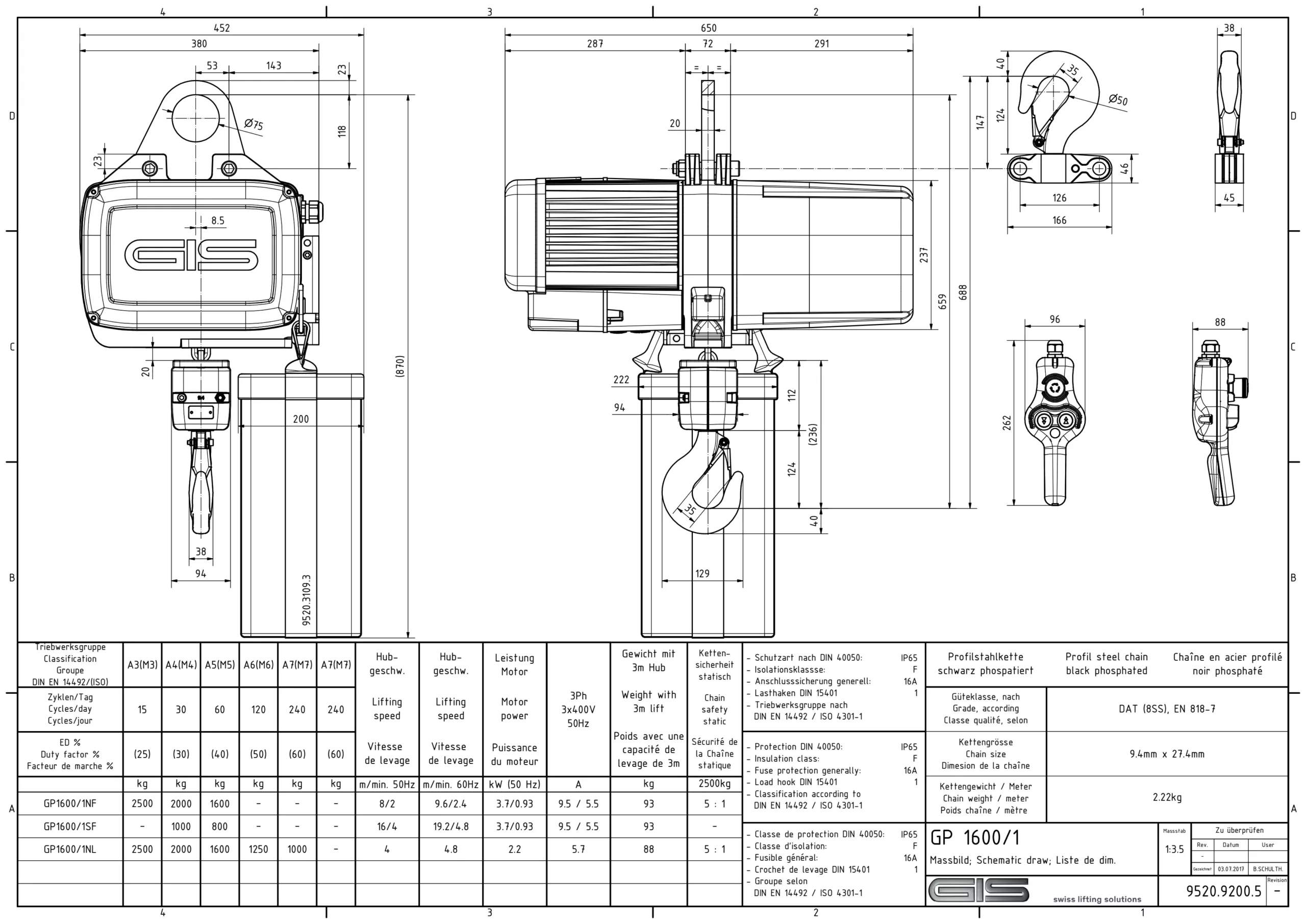

Documentazione tecnica Brochure Flyer Questionario Istruzioni per l'uso Dichiarazione CE Contenitore della catena Disegno GP250/1 Disegno GP250/2 Ricambi
Categorie: Paranchi elettrici a catena
Tag: Paranchi elettrici, Gru per officina
Prezzi per volume — risparmi fino al 12% Lo sconto viene calcolato automaticamente sul subtotale del carrello.
QuantitàSconto
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% di sconto per acquisti combinati quando l’ordine include articoli appartenenti ad almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera). In combinazione con i prezzi per volume, il risparmio totale può raggiungere il 15%.

Configuri il Suo paranco

Selezioni portata, luce e opzioni. Prezzo, peso e spedizione si aggiornano in tempo reale.

Passaggio 0 — obbligatorio

Come utilizzerà questo paranco?

Scelga l'opzione più simile. Ogni classe di servizio ha un proprio intervallo di portata: quanto più gravoso è l'utilizzo, tanto minore è il carico nominale. La selezione di una classe inferiore rispetto all'utilizzo reale annulla la garanzia del produttore e comporta il rischio di guasto del motore. In caso di dubbi, scelga la classe massima prevista — il paranco di cui ha effettivamente bisogno.

1 Portata di sollevamento — kg
2 Altezza di sollevamento — m
3 Alimentazione elettrica

La corrente trifase 400 V è lo standard per officina. Utilizzi la corrente monofase 230 V per i siti privi di alimentazione trifase. I profili di velocità NF e SF sono disponibili solo con alimentazione trifase.

4 Velocità di sollevamento

La velocità singola (N) corrisponde al paranco standard da 8 m/min. La versione lenta (NL) dimezza la velocità per un posizionamento più preciso. NF offre un controllo a due velocità. SF raddoppia la velocità, ma riduce della metà la portata.

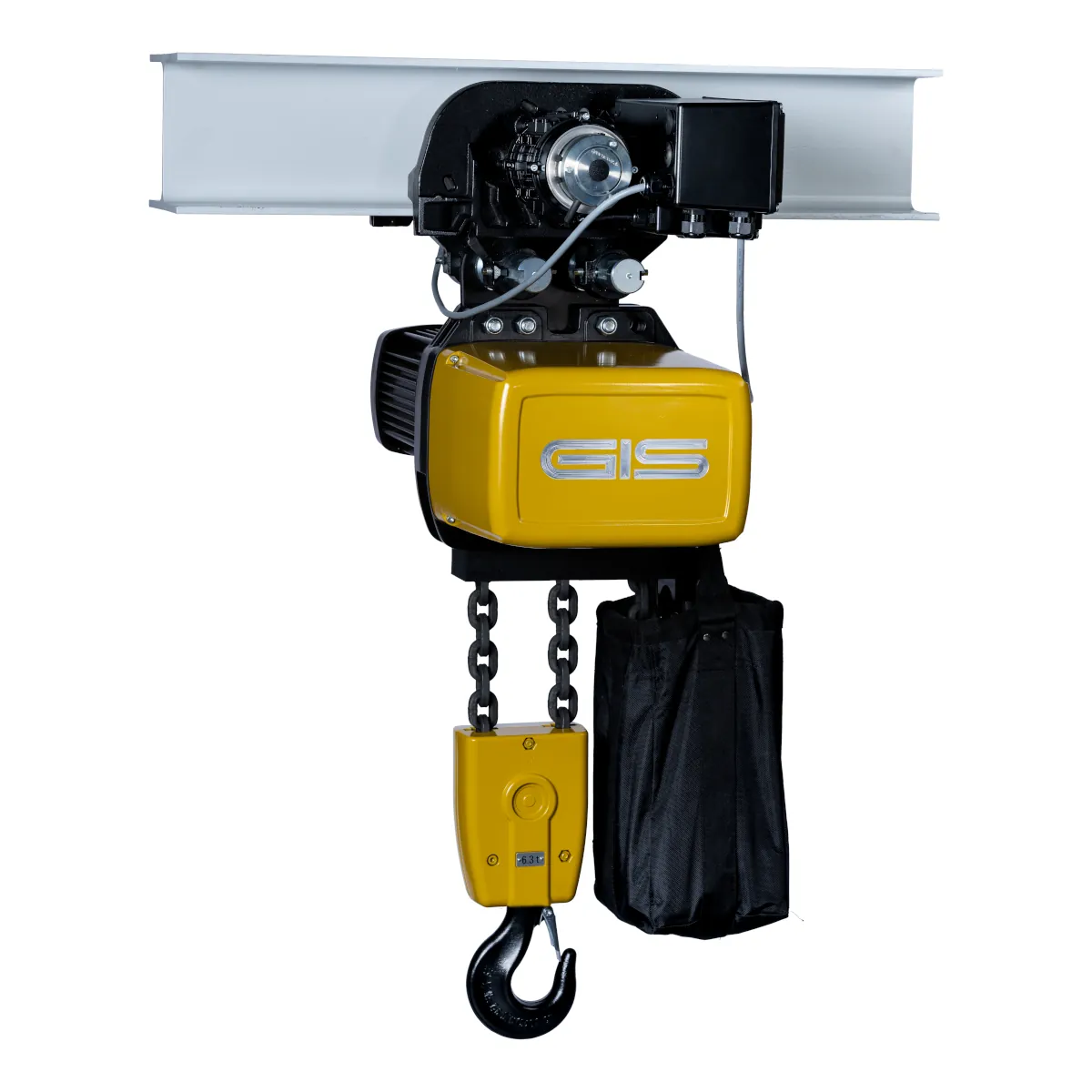

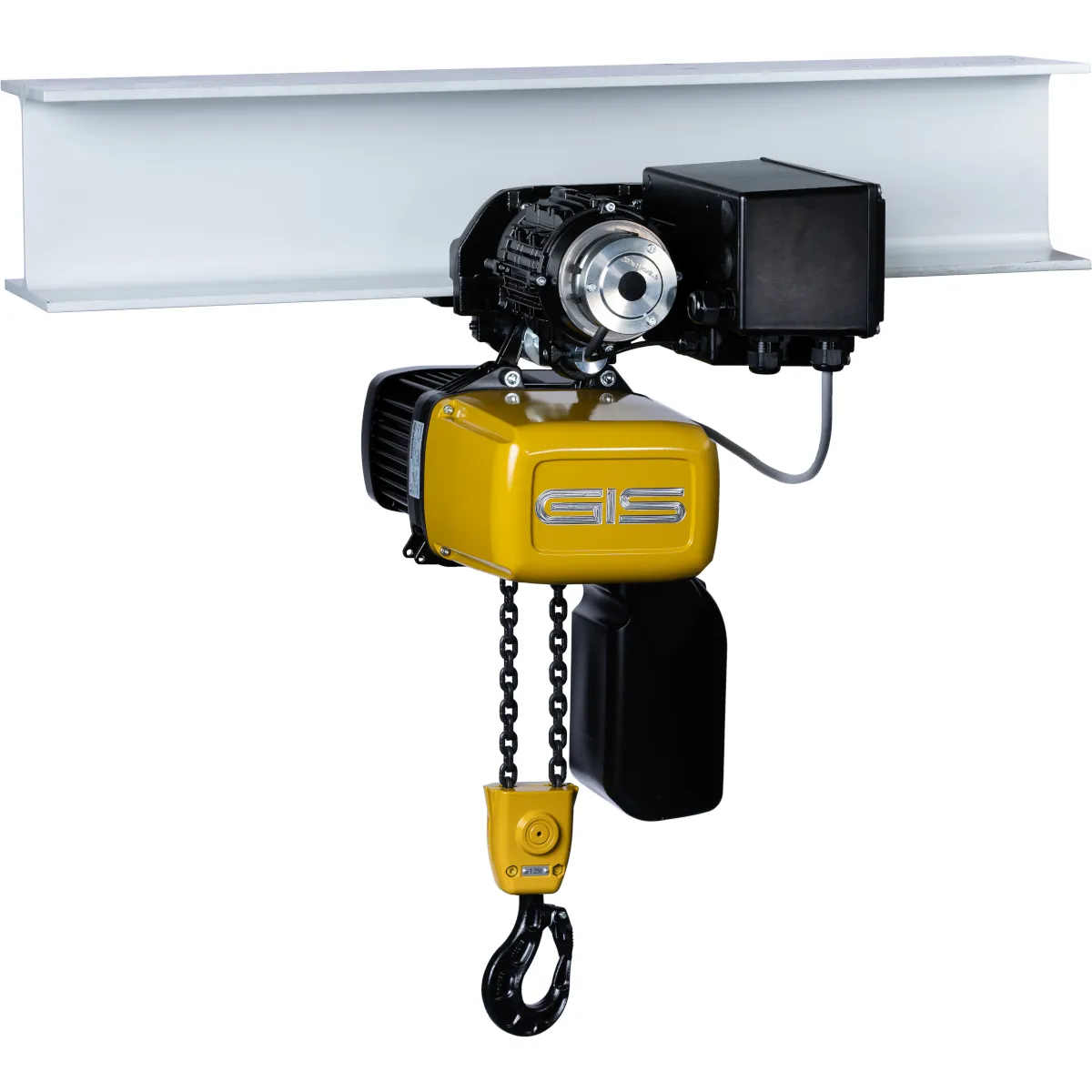

5 Carrello di sospensione (GHF / GMF)

Carrello di sospensione GIS opzionale per spostare il paranco lungo una trave a I. GHF è manuale (a spinta); GMF è motorizzato. Quando viene aggiunto un carrello, il paranco deve essere montato mediante golfare (regola tecnica GIS), pertanto l'opzione di sospensione a gancio non è più disponibile. I prezzi del GMF motorizzato includono il cavo di collegamento GMF-GP obbligatorio (CHF 21).

6 Larghezza della flangia (larghezza della trave)

Larghezza della flangia della trave a I / monorotaia sulla quale scorre il carrello. Le gamme standard vengono spedite franco fabbrica senza supplemento; per le travi più larghe può essere applicato un costo per il fissaggio del bullone di supporto o del contrappeso. Misuri in millimetri la flangia (bordo orizzontale superiore) della Sua trave.

7 Sospensione

La sospensione a golfare è il supporto fisso standard. La sospensione a gancio consente di spostare il paranco da un carrello all'altro senza rifare il cablaggio.

8 Sacco / contenitore per catena

Il contenitore raccoglicatena raccoglie la catena allentata durante la corsa di salita. Selezioni il materiale — monteremo automaticamente il contenitore GIS più piccolo in grado di contenere la lunghezza della catena configurata.

9 Finecorsa a ingranaggi

Il finecorsa a ingranaggi standard è incluso per i modelli trifase. I doppi arresti di emergenza aggiungono un secondo dispositivo di arresto ridondante. I finecorsa esterni sono necessari per le installazioni di grande altezza e funzionano esclusivamente con un raccoglicatena in tessuto.

10 Tensione / certificazione

Le tensioni UE standard sono incluse. La tensione speciale comprende avvolgimenti del motore non standard. La versione CSA/CUS aggiunge le certificazioni nordamericane (solo 60 Hz).

11 Interruttore di comando / pulsantiera pensile

Le varianti di interruttore Premium si aggiungono alla pulsantiera pensile standard; la lunghezza effettiva del cavo di comando viene selezionata nel passaggio successivo. Quando viene selezionato un carrello motorizzato GMF, la pulsantiera pensile è automaticamente a 4 pulsanti + ES (regola tecnica GIS).

12 Lunghezza del cavo di comando

Il cavo standard abbinato all'altezza di sollevamento corrisponde alla lunghezza del catalogo GIS (2 pulsanti: altezza di sollevamento − 1,2 m; 4 pulsanti: altezza di sollevamento − 1 m). Trascini il cursore o inserisca un valore qualsiasi compreso tra 2 e 60 m se necessita di una lunghezza diversa (ad es. installazioni su più livelli). Si applicano i prezzi delle fasce di catalogo quando la lunghezza corrisponde allo standard per un'altezza di sollevamento di 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; in caso contrario, addebitiamo il set di base + il prezzo al metro.

13 Gancio di carico di sicurezza

Sostituisce il gancio di carico standard con un gancio di sicurezza (linguetta più coefficiente di sicurezza più elevato). Richiesto in alcuni cantieri dei settori edile e dell'intrattenimento.

14 Secondo freno

Aggiunge un freno ridondante per una maggiore sicurezza nelle applicazioni di sollevamento (industria dell'intrattenimento, sollevamento di persone).

15 Protezione termica

Protezione termica del motore. Klixon è un interruttore bimetallico che apre fisicamente il circuito di comando alla temperatura di disinserzione; PTC è un termistore che invia un segnale (variante senza disinserzione) o arresta il motore (variante con disinserzione) tramite un relè. Si tratta di circuiti alternativi — ne scelga uno.

16 Contatore dei dati di funzionamento

Registra le ore di funzionamento / i cicli per la manutenzione predittiva. Richiede una tensione di comando di 42 V (modelli standard trifase).

17 Arresto in caso di catena allentata

Arresta il paranco se la catena si allenta (cedimento del supporto del carico). Obbligatorio per alcune applicazioni di sollevamento persone / teatrali.

18 Radiocomando di sicurezza

Pulsantiera senza fili a 2 pulsanti con arresto di emergenza. 42 V è lo standard per i paranchi 3-Ph, 24 V per il comando speciale a bassa tensione. Il selettore consente a una sola pulsantiera di azionare più paranchi.

Ha bisogno di un’offerta personalizzata?

Ci invii le Sue esigenze tramite il modulo di richiesta di preventivo — questo prodotto sarà già inserito e potrà aggiungere altri articoli in un’unica richiesta.

Richieda un preventivo

Paranco elettrico a catena GIS GP 100–6300 kg

I paranchi elettrici a catena della serie GP presentano una struttura semplice e non contengono componenti elettronici sensibili, riducendo così il rischio di fermo della produzione. Sono progettati per un utilizzo intensivo, assicurano una rumorosità molto contenuta e offrono una durata operativa estremamente elevata. La pulsantiera ergonomica con tensione di comando ridotta a 42 V consente di lavorare in modo agevole e sicuro. La manutenzione è semplice, rapida e non richiede utensili speciali.

I paranchi elettrici a catena GIS sono sviluppati e prodotti in Svizzera da oltre 60 anni. I modelli standard GIS rappresentano una soluzione idonea per numerose applicazioni industriali di sollevamento. In funzione della complessità dell'attività e delle condizioni operative del sito, sono disponibili prodotti GIS speciali, nonché un'ampia gamma di accessori e opzioni. I paranchi elettrici a catena e i carrelli GIS soddisfano i requisiti della Direttiva Macchine CE e delle pertinenti norme ISO ed EN.



Vantaggi

  • progettato per l'impiego industriale nelle condizioni operative più gravose
  • garanzia di 3 anni su tutti i paranchi elettrici a catena GP
  • la garanzia è valida esclusivamente se vengono rispettate le condizioni operative e gli intervalli di ispezione e manutenzione indicati nelle istruzioni per l'uso
  • motore trifase 400 V, 50 Hz
  • grado di protezione IP65 di serie su tutti i paranchi a catena GP
  • classe di isolamento F
  • campo di impiego da -15 °C a +50 °C
  • coefficiente di sicurezza della catena pari ad almeno 8 (DIN EN 14492 A5, ISO M5)
  • catena in acciaio profilato fosfatato al manganese, con maggiore durata e migliori proprietà di funzionamento a secco
  • riduttore indipendente con lubrificazione permanente
  • maggiore sicurezza e precisione di posizionamento grazie alla tecnologia inverter e al comando a 42 V
  • classificazioni FEM: A3/M3 (25% ED), A4/M4 (30% ED), A5/M5 (40% ED), A6/M6 (50% ED), A7/M7 (60% ED)
  • classificazione FEM elevata A6/M6 per portate fino a 400 kg e funzionamento a 2 velocità
  • capacità di sollevamento fino al 60% superiore

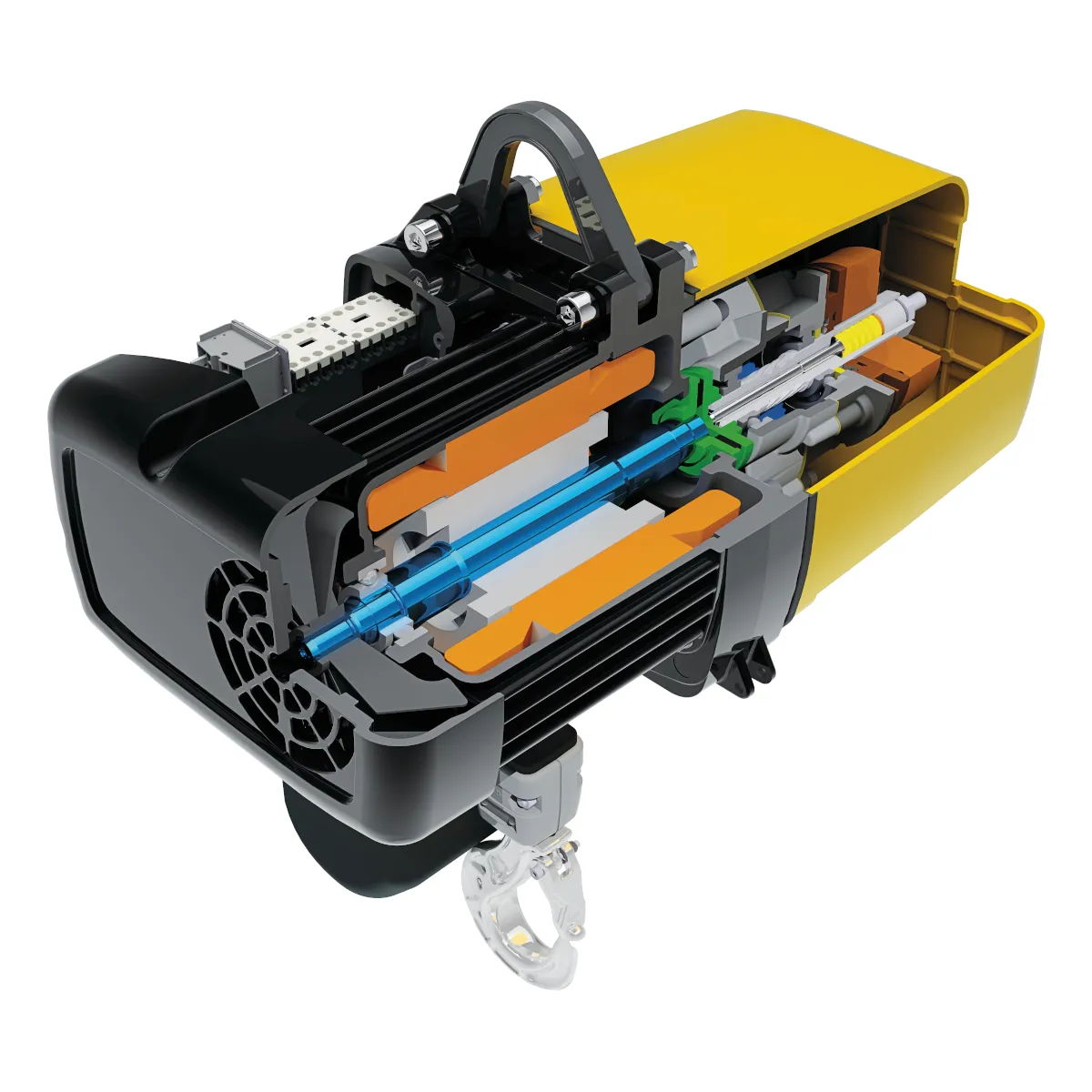

  • funzionamento silenzioso grazie al riduttore a 3 stadi con dentatura elicoidale
  • collegamenti poligonali per un montaggio e uno smontaggio rapidi
  • versioni trifase o monofase
  • comando diretto, comando speciale, radiocomando o convertitore di frequenza
  • versioni speciali, tra cui paranchi elettrici a catena sincronizzati, versioni a ingombro ridotto, resistenti alla corrosione e ATEX
  • catena di carico fosfatata nera, estremamente robusta e resistente all'usura
  • maggiore durata e riduzione dei costi operativi



Caratteristiche

  • portata da 100 a 630 kg
  • altezza di sollevamento standard di 3 m e lunghezza del cavo di comando di 1,8 m; catena e cavo possono essere prolungati in base alle richieste del cliente
  • l'inverter consente un posizionamento preciso del carico, è facile da utilizzare e richiede una manutenzione minima
  • finecorsa di traslazione per le posizioni superiore e inferiore del gancio
  • freno a molla in corrente continua
  • protezione contro il sovraccarico mediante frizione regolabile e non portante
  • robusto alloggiamento in alluminio pressofuso per un raffreddamento ottimale del paranco
  • protezione termica del motore
  • raccoglicatena in plastica, tela o acciaio
  • pulsantiera a 2 pulsanti con pulsante STOP per l'arresto di emergenza
  • sospensione superiore a gancio, facile da installare e rimuovere
  • gancio inferiore forgiato e girevole, che impedisce la torsione della catena di carico
