Paranco elettrico a catena GIS GP 100–6300 kg
Da 2.222,51 EUR
Ritorno al catalogo
Paranco elettrico a catena antideflagrante GIS GP ATEX 100–6300 kg
Prezzo
Configuri qui sotto il Suo paranco: prezzo, peso e spedizione si aggiornano in tempo reale in base alle Sue scelte.
Categorie:
Paranchi elettrici a catena
Prezzi per volume — risparmi fino al 12%
Lo sconto viene calcolato automaticamente sul subtotale del carrello.
| Quantità | Sconto |
|---|---|
| 1 unità | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% di sconto per acquisti combinati quando l’ordine include articoli appartenenti ad almeno due categorie di prodotti (ad es. un paranco + una gru a bandiera). In combinazione con i prezzi per volume, il risparmio totale può raggiungere il 15%.
Configuri il Suo paranco
Selezioni portata, luce e opzioni. Prezzo, peso e spedizione si aggiornano in tempo reale.
Passaggio 0 — obbligatorio
Come utilizzerà questo paranco?
Scelga l'opzione più simile. Ogni classe di servizio ha un proprio intervallo di portata: quanto più gravoso è l'utilizzo, tanto minore è il carico nominale. La selezione di una classe inferiore rispetto all'utilizzo reale annulla la garanzia del produttore e comporta il rischio di guasto del motore. In caso di dubbi, scelga la classe massima prevista — il paranco di cui ha effettivamente bisogno.
Salvi la Sua configurazione
È possibile ottenere un link condivisibile, inviare il PDF al proprio indirizzo e-mail e salvare la configurazione sui nostri sistemi. Prima di qualsiasi invio, confermiamo l'indirizzo e-mail tramite un breve codice.
Ripristinare la configurazione?
Tutte le opzioni selezionate (classe di servizio, portata, velocità di sollevamento, carrello, opzioni…) torneranno ai valori predefiniti. La quantità e l'indirizzo di consegna attuali verranno mantenuti. Questa operazione non può essere annullata.
Ha bisogno di un’offerta personalizzata?
Ci invii le Sue esigenze tramite il modulo di richiesta di preventivo — questo prodotto sarà già inserito e potrà aggiungere altri articoli in un’unica richiesta.

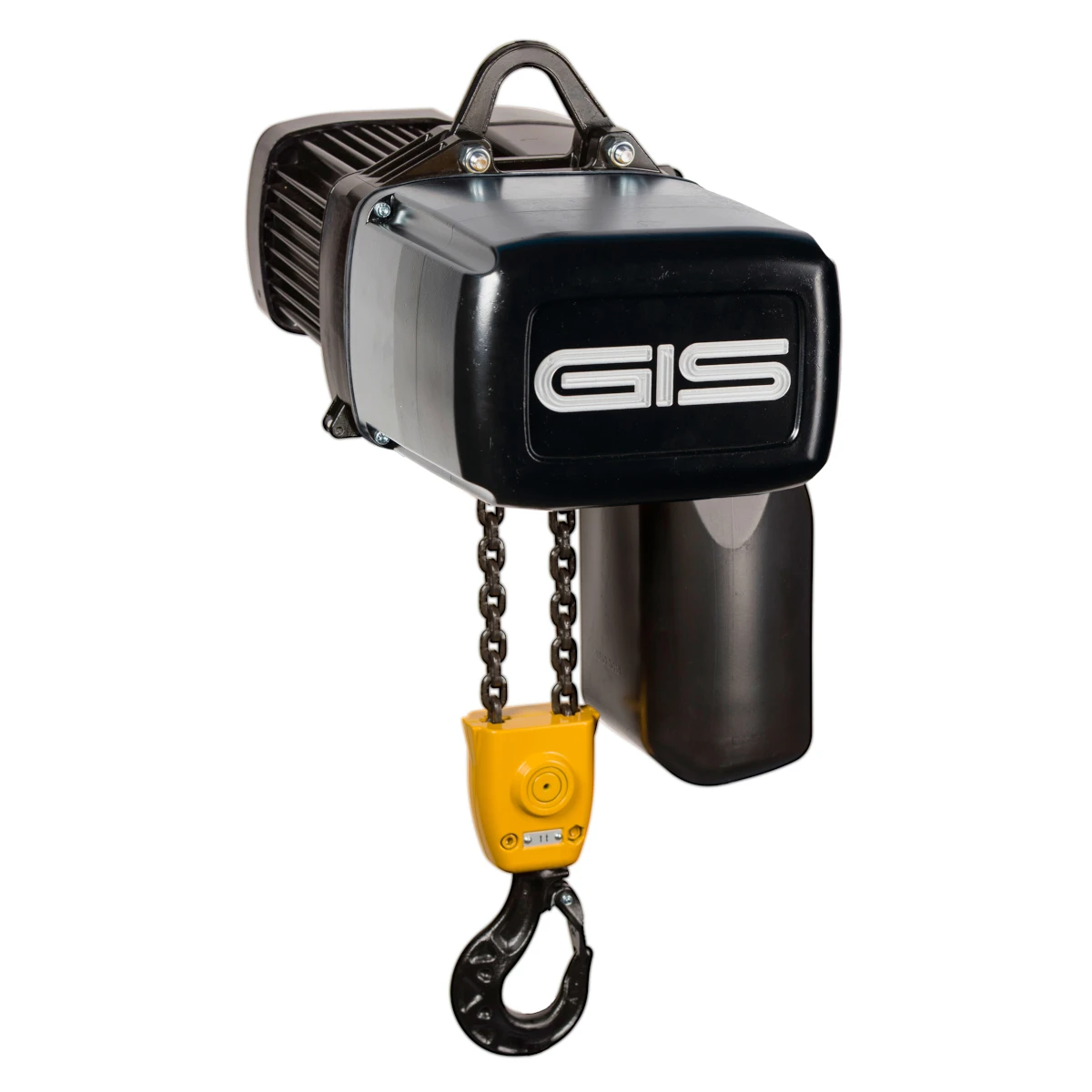

GIS GP ATEX è la versione antideflagrante del collaudato paranco elettrico a catena GIS GP, destinata alle aree pericolose definite dalla direttiva 2014/34/UE. È possibile scegliere il modello GP D protetto contro le polveri per la Zona 22 (polveri infiammabili) oppure il modello GP G protetto contro i gas per la Zona 2 (atmosfere con gas esplosivi, inclusa la protezione dalle polveri per la Zona 22). Ogni paranco viene fornito con dichiarazione CE di conformità, allegato ATEX alle istruzioni per l'uso e certificato di collaudo.
Caratteristiche principali
- Certificazione conforme alla direttiva ATEX 2014/34/UE con dichiarazione CE di conformità — gruppo di apparecchi II, categoria 3
- GP D protetto contro le polveri per Zona 22: II 3D Ex tc IIIA T130 °C Dc — custodia IP65, controllo della temperatura Klixon, finecorsa a ingranaggi, pressacavi Ex e coperchi neri
- GP G protetto contro i gas per Zone 2 e 22: marcatura aggiuntiva II 3G Ex pzc IIA T3 Gc — una sovrapressione di 0,4 bar all'interno della custodia impedisce l'ingresso di gas, vapori o nebbie; in caso di perdita dell'aria, il monitoraggio della pressione interrompe immediatamente la tensione di comando
- La versione protetta contro i gas richiede un'alimentazione di aria compressa in loco da 4 a 10 bar, con raccordo a innesto per tubo da 6 mm
- Gamma completa di portate GIS GP da 100 a 6300 kg, con telai da GP250 a GP2500, altezze di sollevamento da 3 a 60 m e classi di servizio M3–M7
- Carrello manuale GHF o motorizzato GMF — il carrello motorizzato viene fornito nella stessa versione ATEX del paranco; nella versione protetta contro i gas utilizza il monitoraggio condiviso della sovrapressione
- Pulsantiera di comando certificata ATEX, a 2 o 4 pulsanti con arresto di emergenza; per molte applicazioni con polveri in Zona 22 è sufficiente la pulsantiera GIS standard IP65
- Radiocomando di sicurezza disponibile per la versione protetta contro le polveri
- Opzioni: secondo freno, finecorsa esterni, sospensione a gancio, contatore dei dati operativi, tensioni speciali e versione CSA/CUS
- Conforme alla Direttiva Macchine 2006/42/CE
Panoramica tecnica
- Modello / SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
- Famiglia di prodotti: paranchi elettrici a catena
- Portata: 100–6300 kg
- Altezza di sollevamento: 3–60 m
- Marcatura ATEX (D): II 3D Ex tc IIIA T130 °C Dc
- Marcatura ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
- Classe di servizio: M3–M7 (ISO 4301-1 / FEM)
- Alimentazione: 3 × 400 V / 3 × 230 V, 50 Hz (esclusivamente trifase)
- Grado di protezione: IP65
- Impieghi tipici: impianti chimici e petrolchimici, reparti di verniciatura, mulini e silos per cereali, aree con polveri di legno, impianti di depurazione e movimentazione di gas
Configurare online la portata, l'altezza di sollevamento, la classe di servizio, il profilo di velocità, il livello di protezione ATEX, il carrello e le opzioni, quindi aggiungere il paranco al carrello o alla richiesta di offerta. Il prezzo di ogni configurazione viene calcolato in base al listino GIS di fabbrica in vigore.
Specifiche
| Modello | Portata a 1 tiro (M5) | Portata a 2 tiri (M5) | Velocità di sollevamento a 1 / 2 tiri |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Le classi di servizio M3–M7 modificano i limiti della portata nominale esattamente come nel paranco GP standard; ad esempio, il modello GP 2500/2B ha una portata di 6300 kg in classe M4. I profili B per servizio gravoso rimangono disponibili sul telaio GP 2500. Versione protetta contro le polveri (D): II 3D Ex tc IIIA T130 °C Dc. La versione protetta contro i gas (G) aggiunge la marcatura II 3G Ex pzc IIA T3 Gc e richiede aria compressa da 4 a 10 bar disponibile in loco. Il controllo della temperatura Klixon, il finecorsa a ingranaggi, i pressacavi Ex e il grado di protezione IP65 sono standard in entrambe le versioni.
A cosa serve
- Paranco elettrico per sollevamenti ripetuti presso postazioni di lavoro, su gru a bandiera, gru a portale e monorotaie.
- Linee di produzione, assemblaggio e manutenzione con cicli frequenti.
- Integrazione nella costruzione di macchinari.
Questo modello
Pneumatico/ATEX: per aree esplosive, umide o polverose; richiede aria compressa.
Verifiche prima della scelta
- Portata massima (WLL) e classe di servizio in funzione della frequenza effettiva dei cicli
- Altezza di sollevamento e corsa del gancio
- Velocità e doppia velocità per il posizionamento preciso
- Carrello (manuale/elettrico) e profilo della trave
- Tensione e comando (pulsantiera pensile a bassa tensione 42 V, radiocomando)
- Ambiente: polvere, umidità, temperatura
Non adatto per
- Pallet appoggiati a pavimento
- Atmosfere esplosive — utilizzare paranchi pneumatici ATEX
- Uso all'aperto senza adeguato grado di protezione
Prima dell'ordine Prodotto su progetto — la configurazione finale viene confermata dal nostro team tecnico prima dell'ordine.
Per confermare la configurazione corretta vi chiederemo:
- Classificazione ufficiale della zona ATEX: gas o polveri, gruppo, classe di temperatura, categoria/EPL richiesta, temperatura ambiente? «ATEX» non costituisce una specifica. Senza una classificazione ufficiale della zona, non deve essere selezionata automaticamente alcuna attrezzatura.
- Carico massimo e frequenza per ora / per giorno? La classe di servizio (FEM/ISO) deve essere adeguata alla frequenza dei cicli, altrimenti il paranco si surriscalda e si usura rapidamente. La sola portata massima (WLL) non determina mai il modello.
- Altezza di sollevamento (corsa del gancio) e spazio verticale disponibile tra trave/gancio e carico? La lunghezza della catena deve coprire la corsa del gancio; l'altezza complessiva di paranco + carrello porta-paranco + gancio deve rientrare nello spazio verticale disponibile, misurato sull'intero gruppo.
- È presente un punto di sospensione certificato: trave, gru a bandiera, gru a portale, via di corsa? Profilo della trave (IPE/HEA/HEB) e larghezza/spessore dell'ala? Senza un punto di sospensione il paranco non può essere utilizzato; il carrello porta-paranco deve essere compatibile con l'ala e la trave deve sostenere il carico.
- Alimentazione disponibile: 3×400 V, 230 V, frequenza; oppure aria compressa (pressione e portata al paranco)? Determina la scelta tra elettrico e pneumatico; l'alimentazione monofase limita la portata; la pressione al compressore non corrisponde alla pressione al paranco.
Errori comuni da evitare
- La sola indicazione "ATEX" non è sufficiente: l'intera installazione (paranco, carrello porta-paranco, comando, cavo) deve essere idonea alla zona classificata.
È utile avere a disposizione: Documento di classificazione della zona · Sostanza (gas/polvere) · Temperatura · Servizio · Trave e dimensioni
Attributi
| Portata | 100–6300 kg |
|---|---|
| Altezza di sollevamento | 3–60 m |
| Esecuzione ATEX | A prova di polvere GP D — Zona 22, GP G antideflagrante — Zone 2 + 22 |
| Classe di servizio (ISO/FEM) | M3–M7 (A3–A7) |
| Classe di protezione | IP65 |
| Marca | GIS |
| Conformità | Direttiva Atex: 2014/34/EU, Direttiva macchine: 2006/42/EC |
| Modello GIS | GP ATEX |
| Modello | Portata a 1 tratto (M5) | Portata a 2 tratti (M5) | Velocità di sollevamento a 1 / 2 tratti |
|---|---|---|---|
| GP 250 D/G | 250 kg | 500 kg | 8 / 4 m/min |
| GP 500 D/G | 500 kg | 1000 kg | 8 / 4 m/min |
| GP 1000 D/G | 1000 kg | 2000 kg | 8 / 4 m/min |
| GP 1600 D/G | 1600 kg | 3200 kg | 4 / 2 m/min (NL) |
| GP 2500 D/G | 2500 kg | 5000 kg | 4 / 2 m/min (NL) |
Le classi di servizio M3–M7 modificano l'intervallo di portata nominale esattamente come nel paranco GP standard (ad es. GP 2500/2B supporta 6300 kg in classe M4); le configurazioni B per servizio gravoso restano disponibili sul telaio GP 2500. Esecuzione per polveri (D): II 3D Ex tc IIIA T130 °C Dc. L'esecuzione per gas (G) aggiunge II 3G Ex pzc IIA T3 Gc e richiede aria compressa a 4–10 bar in loco. Il monitoraggio della temperatura mediante Klixon, il finecorsa a ingranaggi, i pressacavi Ex e il grado di protezione IP65 sono di serie su entrambe le esecuzioni.
